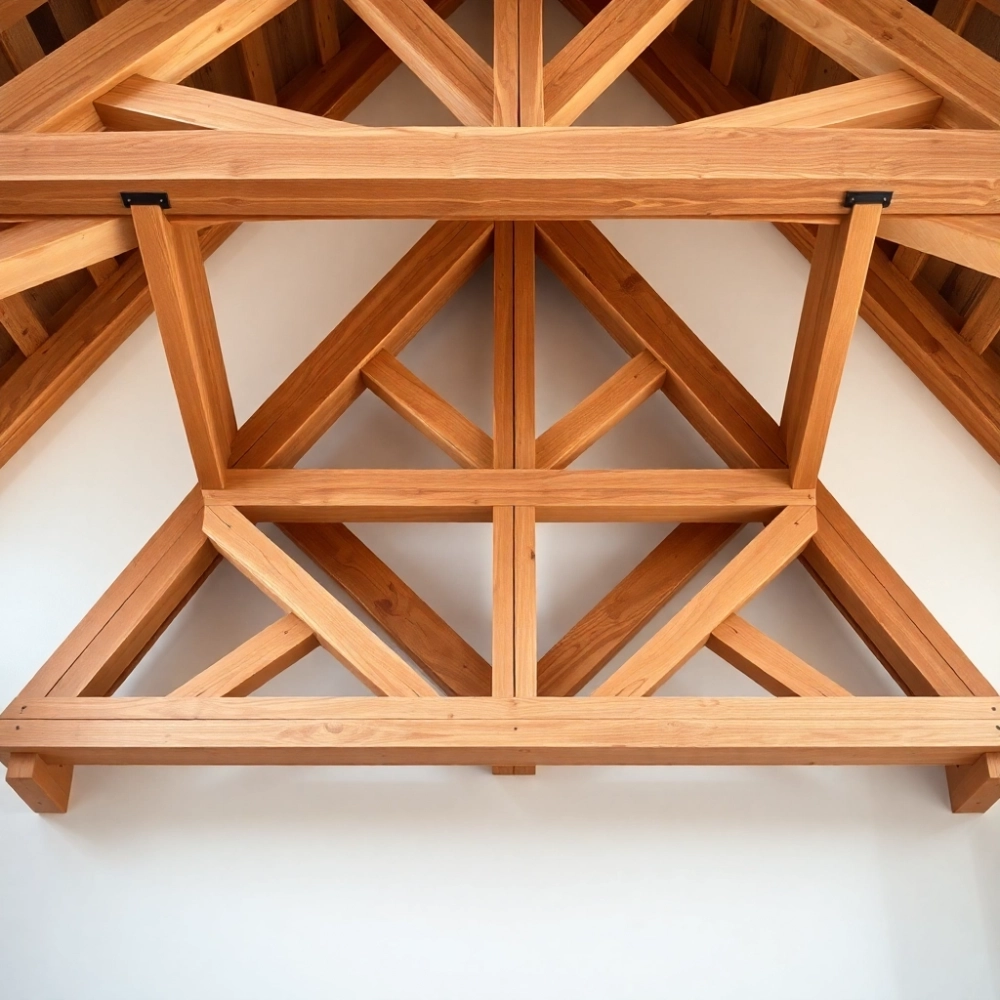

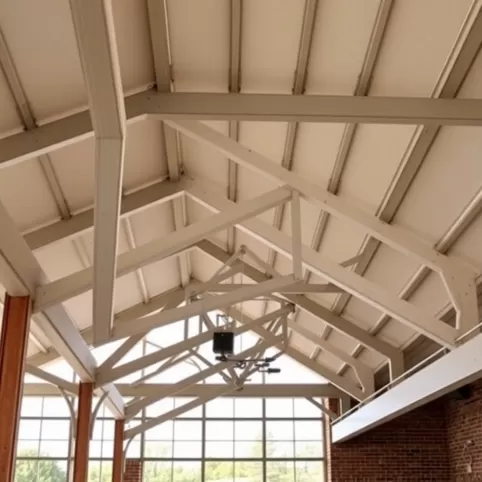

Projekt kratownicy drewnianej: rysunki, obliczenia i gotowa dokumentacja

Drewniana kratownica to kręgosłup więźby dachowej, altany czy wiaty, ale jej poprawne wymiarowanie wciąż spędza sen z powiek inwestorom, którzy widzą w internecie dziesiątki sprzecznych schematów. Wielu z nich traktuje ją jak czarną skrzynkę: rysunek wygląda sensownie, więc zlecają wykonanie, nie sprawdzając, czy przekroje pasów, wysokość pasa górnego czy rozstaw węzłów faktycznie przenoszą obciążenia śniegiem i wiatrem dla konkretnej strefy klimatycznej. Tymczasem projekt kratownicy drewnianej to nie szkic ozdobny, lecz dokumentacja inżynierska oparta na normie PN-EN 1995-1-1 (Eurokod 5) oraz krajowych załącznikach, a błąd na poziomie dwóch milimetrów w przekroju słupka albo brak stężenia w pasie dolnym może po jednej zimie skutkować ugięciem lub pęknięciem węzła.

• Obliczenia statyczne i dobór przekrojów w kratownicy drewnianej
• Rysunki wykonawcze kratownicy: węzły, łączniki i szczegóły montażowe
• Najczęstsze błędy w projektowaniu drewnianych kratownic
• Jak wybrać projekt dopasowany do działki i przeznaczenia
• Konserwacja i przeglądy sezonowe kratownicy
• Kwestie formalne i przepisy budowlane

Obliczenia statyczne i dobór przekrojów w kratownicy drewnianej

Zanim powstanie pierwszy szkic, trzeba ustalić trzy fundamentalne wartości: rozstaw kratownic, rozpiętość w świetle podpór oraz obciążenia charakterystyczne. Rozstaw dobiera się najczęściej w przedziale 80-120 cm, bo taki odstęp optymalizuje zużycie drewna i jednocześnie mieści się w granicach nośności typowych płyt poszycia lub łat. Przy rozstawie 90 cm rozpiętość użytkowa 6 m wymaga zwykle kratownicy o wysokości w kalenicy równej 1/6 do 1/8 rozpiętości, czyli 75-100 cm, jeśli dach jest dwuspadowy symetryczny.

Obciążenia dzieli się na stałe i zmienne. Stałe to masa własna kratownicy, łat, kontrłat, folii i pokrycia, zmienne to śnieg oraz wiatr. Strefa śniegowa w Polsce waha się od 0,7 kN/m² na zachodzie do 1,6 kN/m² w Sudetach i Tatrach, co oznacza, że ta sama kratownica nad garażem w Jeleniej Górze musi przenosić ponad dwukrotność obciążenia w stosunku do tej w Szczecinie. Wiatr natomiast rośnie z wysokością budynku i ekspozycją terenu, a normowe ciśnienie prędkości w strefie I wynosi 22 m/s, w strefie III już 26 m/s.

Dobór przekrojów zaczyna się od pasa górnego, który pracuje na ściskanie z ewentualnym wyboczeniem, dlatego zwykle stosuje się kantówkę sosnową 60×160 mm lub 80×200 mm klasy C24. Pas dolny, rozciągany, bywa cieńszy, ale musi mieć co najmniej 40 mm szerokości, żeby zmieścić łącznik metaliczny bez rozłupywania włókien. Słupki i krzyżulce dobiera się na podstawie sił wewnętrznych wyznaczonych metodą Rittera lub Cremony, a ich typowe przekroje mieszczą się w przedziale 40×100 mm do 50×150 mm.

Klasę drewna warto podnosić tylko wtedy, gdy wymaga tego obliczenie, ponieważ różnica cenowa między C24 a C30 to około 15-20%, a korzyść wytrzymałościowa sięga 10-12%. Znacznie lepszy efekt daje zwiększenie wysokości kratownicy o 10 cm, bo moment bezwładności rośnie z kwadratem wymiaru. To jeden z powodów, dla których doświadczeni projektanci wolą kratownicę nieco wyższą niż masywniejszą.

Kiedy kratownica nie ma sensu

Przy rozpiętościach poniżej 3,5 m i niewielkim obciążeniu pokryciem lekkim (blacha trapezowa, poliwęglan) pełna kratownica bywa zbędna, bo belka jednoprzęsłowa z kantówki 100×200 mm wychodzi tańsza i szybsza w wykonaniu. Kratownica uzasadnia się kosztowo od około 4 m rozpiętości w górę, gdzie własny ciężar belki pełnej zaczyna dominować nad jej nośnością.

Rysunki wykonawcze kratownicy: węzły, łączniki i szczegóły montażowe

Detal węzła to miejsce, w którym teoria statyczna spotyka się z rzeczywistością stolarską i gdzie najczęściej powstają błędy wykonawcze. Połączenie pasa górnego ze słupkiem można rozwiązać na trzy sposoby: czopem prostym wklejanym, płaskownikiem stalowym z wkrętami oraz łącznikiem perforowanym typu Simpson Strong-Tie. Każde z tych rozwiązań ma inne wymagania i inne nośności charakterystyczne podane przez producenta, ale kluczowe jest zachowanie minimalnych odległości łączników od krawędzi i końców elementów.

Dla wkrętów 8×160 mm w drewnie C24 norma PN-EN 1995-1-1 wymaga odstępu co najmniej 10·d od końca rozciąganego pasa i 5·d od krawędzi bocznej, czyli odpowiednio 80 mm i 40 mm. Złamanie tej zasady prowadzi do rozwarstwienia włókien przy obciążeniu, a w konsekwencji do wyrwania węzła, co na dachu objawia się trzaskiem przy podmuchu wiatru. Dlatego w dokumentacji rysunkowej każdy węzeł powinien zawierać nie tylko schemat, ale też tabelkę z odległościami.

Stężenie pasa dolnego to drugi newralgiczny element, często pomijany w amatorskich projektach. Bez deski stężającej lub stalowej taśmy 40×1,5 mm pas dolny może ulec wyboczeniu bocznemu, mimo że obliczenia statyczne zakładają jego prostą pracę na rozciąganie. W praktyce wystarczy jedna deska 25×100 mm przybita prostopadle do pasa na długości pierwszego węzła, żeby zwiększyć nośność pasa o 25-30%.

Montaż prefabrykowanych kratownic na budowie wymaga użycia dźwigu lub przynajmniej wyciągu HDS przy elementach dłuższych niż 6 m, bo masa gotowej kratownicy o rozpiętości 8 m sięga 120-150 kg. Ręczny montaż jest możliwy, ale wymaga co najmniej czterech osób i prowizorycznych stężeń montażowych, które zdejmuje się dopiero po zamocowaniu wszystkich wiatrówek i łat.

Detal oparcia kratownicy na murłacie

Przekazanie siły na murłatę odbywa się przez styk bezpośredni lub przez kątownik stalowy. W pierwszym przypadku kratownicę kotwi się wkrętami 10×200 mm w rozstawie co 60 cm, w drugim montuje się kątownik 70×70×55 mm z dwoma rzędami otworów. W strefie krawędziowej dachu konieczne jest dodatkowe mocowanie przeciwwiatrowe, bo siła ssąca wiatru potrafi przekroczyć 2,5 kN/m², a to więcej niż ciężar pokrycia.

Najczęstsze błędy w projektowaniu drewnianych kratownic

Brak uwzględnienia obciążenia montażowego to grzech pierworodny wielu amatorskich dokumentacji. Kratownica, która bezpiecznie przenosi 1,2 kN/m² śniegu, może nie przetrzymać skupionego ciężaru montera stojącego na pasie górnym, jeśli nie przewidziano scenariusza Q_k = 1,5 kN na powierzchni 0,5×0,5 m. Rozwiązaniem jest sprawdzenie obu stanów granicznych, nośności i użytkowalności, a nie tylko jednego z nich.

Drugi, równie powszechny błąd to pomijanie strefy śniegowej przy zlecaniu projektu kratownicy do ogólnopolskiego wykonawcy. Inwestor z Zakopanego otrzymuje czasem kratownicę zaprojektowaną dla strefy II, która w Tatrach po prostu nie wytrzyma. Dlatego każdy kompletny projekt powinien zawierać wyraźne oznaczenie: strefa śniegowa II, strefa wiatrowa III, klasa konsekwencji CC2.

Trzeci błąd to łączenie pasów na długości bez zachowania wymaganego zakładki. Połączenie pasa dolnego z dwóch odcinków wymaga zakładki równej co najmniej 4-krotności wysokości przekroju i spinek na każdy rząd wkrętów. W przeciwnym razie w miejscu łączenia powstaje przegub, który pod obciążeniem śniegiem otwiera się o kilka milimetrów, powodując pękanie płyt g-k na suficie poddasza.

Czwarty problem dotyczy ochrony drewna. Impregnacja ciśnieniowa solami miedzi (CCA lub bezchromowymi) zwiększa trwałość biologiczną, ale nie zwalnia z obowiązku zabezpieczenia konstrukcji przed bezpośrednim działaniem wody. Dlatego kratownica powinna być montowana dopiero po zamontowaniu pokrycia lub prowizorycznej folii ochronnej, a impregnację najlepiej wykonać dwuetapowo: zanurzeniowo przed montażem i powierzchniowo po.

Checklist kontrolna przed odbiorem kratownicy

• Sprawdzenie klasy drewna na cechach lub w dokumentacji dostawy
• Pomiar wilgotności higrometrem (dopuszczalne 15-18%)
• Kontrola prostoliniowości pasów i prostopadłości słupków
• Weryfikacja rozmieszczenia łączników zgodnie z rysunkiem
• Oględziny węzłów pod kątem pęknięć i rozwarstwień

Jak wybrać projekt dopasowany do działki i przeznaczenia

Kratownica to nie produkt gotowy, lecz rozwiązanie szyte na miarę, dlatego przed wyborem schematu warto odpowiedzieć sobie na pięć pytań. Jakie pokrycie dachu? Jaki kąt nachylenia? Czy poddasze będzie użytkowe? Jaka strefa śniegowa obowiązuje w gminie? Czy budynek stoi w strefie wiatrów silnych, na przykład na otwartej działce nad jeziorem?

Przy pokryciu lekkim, jak blacha na rąbek, ciężar własny pokrycia to zaledwie 0,15-0,25 kN/m², więc kratownica może być niższa i lżejsza. Przy dachówce ceramicznej waga rośnie do 0,8-1,0 kN/m², co wymaga większych przekrojów i gęstszego rozstawu. Dach zielony ekstensywny to już 1,5-2,0 kN/m² w stanie nasycenia wodą, czyli obciążenie porównywalne z umiarkowaną strefą śniegową.

Kąt nachylenia wpływa na pracę kratownicy w sposób pozornie sprzeczny: im bardziej stromy dach, tym mniejsze obciążenie śniegiem, ale większe parcie wiatru. Przy kącie 30° współczynnik kształtu dla śniegu wynosi 0,8, przy 45° spada do 0,5, ale składowa pionowa wiatru rośnie o 15-20%. W dokumentacji trzeba rozpatrywać oba przypadki i wybrać wymiarowanie z większej siły.

Modrzew syberyjski kosztuje więcej, ale w klasie trwałości 2 wytrzymuje bez impregnacji 15-20 lat w kontakcie z warunkami atmosferycznymi, podczas gdy sosna w tych samych warunkach zaczyna sinieć po 3-4 latach. Jeśli więc projekt dotyczy wiaty otwartej bez możliwości regularnej konserwacji, różnica w cenie zwraca się w postaci niższych kosztów utrzymania.

Konserwacja i przeglądy sezonowe kratownicy

Drewniana kratownica, nawet poprawnie zaprojektowana, wymaga przeglądu co najmniej raz w roku, najlepiej późną jesienią, przed pierwszym śniegiem. W ramach przeglądu sprawdza się trzy elementy: stan wizualny drewna, poprawność połączeń oraz szczelność pokrycia. Pęknięcia wzdłużne do 1/3 przekroju są dopuszczalne i naturalne, głębsze wymagają wzmocnienia nakładką lub wymiany elementu.

Impregnacja powierzchniowa co 3-4 lata lazurą akrylową lub olejem lnianym kosztuje około 8-12 PLN/m² i znacząco przedłuża żywotność. Lepiej malować wałkiem niż pędzlem, bo wałek wciska impregnat w pory drewna pod ciśnieniem. Unikać trzeba produktów filmotwórczych, które łuszczą się po 2-3 sezonach i zamykają wilgoć wewnątrz elementu, przyspieszając gnicie.

Wentylacja przestrzeni pod pokryciem to trzeci filar trwałości. Szczelina wentylacyjna 2-3 cm między folią a kontrłatami powinna być drożna na całej długości okapu, z wlotem w okapie i wylotem w kalenicy. Brak tej drożności prowadzi do kondensacji pary wodnej, która osiada na dolnej powierzchni folii i kapie z powrotem na ocieplenie, tworząc mostki termiczne i grzyby.

Kosztorys materiałowy przykładowej kratownicy

Dla kratownicy o rozpiętości 6 m, rozstawie 90 cm, wysokości 90 cm i pokryciu z blachy trapezowej, koszt materiałowy w przeliczeniu na m² rzutu dachu wynosi 45-65 PLN. Struktura kosztów rozkłada się mniej więcej tak: drewno 55%, łączniki metalowe 20%, impregnacja 8%, robocizna prefabrykacji 17%. Przy pokryciu dachówką koszt rośnie do 80-110 PLN/m², głównie z powodu większych przekrojów.

Kwestie formalne i przepisy budowlane

Kratownica sama w sobie nie wymaga osobnego pozwolenia, ale jej wbudowanie w obiekt tak. Dla wiaty o powierzchni zabudowy do 35 m² wystarczy zgłoszenie z projektem budowlanym w starostwie, a dla altan ogrodowych do 25 m² i wysokości do 5 m nie trzeba nawet zgłoszenia, pod warunkiem że nie są trwale związane z gruntem. Garaż wolnostojący dwustanowiskowy o powierzchni 50 m² wymaga już pozwolenia na budowę i kierownika budowy.

Projekt kratownicy powinien być częścią większego opracowania zawierającego obliczenia, rysunki wykonawcze oraz specyfikację materiałową. W praktyce najlepiej sprawdzają się dokumenty zgodne z PN-EN 1995-1-1 i PN-EN 1991-1-3, opatrzone pieczęcią projektanta z uprawnieniami budowlanymi. Dokument bez takiej pieczęci traktowany jest przez nadzór budowlany jako materiał poglądowy, a nie projekt.

Przy konstrukcjach narażonych na silny wiatr, na przykład na działkach nadmorskich, warto skonsultować się z rzeczoznawcą budowlanym, który zweryfikuje założenia dotyczące kategorii terenu i ekspozycji. Różnica między terenem otwartym a terenem z licznymi przeszkodami może podwoić ciśnienie wiatru działające na dach, a to oznacza konieczność zastosowania mocniejszych łączników i gęstszego rozstawu wkrętów.

Źródła i normy

Dane techniczne i obciążenia oparto na: PN-EN 1995-1-1 (Eurokod 5, projektowanie konstrukcji drewnianych), PN-EN 1991-1-3 (obciążenie śniegiem), PN-EN 1991-1-4 (obciążenie wiatrem), Rozporządzeniu Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, oraz mapach stref klimatycznych Instytutu Techniki Budowlanej. Ceny materiałów odzwierciedlają średnie rynkowe z pierwszego kwartału 2026 roku.

Przed pobraniem jakiegokolwiek projektu kratownicy warto wydrukować checklistę z wymiarami działki, strefą wiatrową i śniegową oraz planowanym pokryciem. Bez tych trzech informacji nawet najlepsza dokumentacja okaże się bezużyteczna na konkretnej budowie.
