Jaki profil na kratownice? Oto co wybrać w 2026

Wybór właściwego kształtu przekroju to decyzja, od której zależy nośność, sztywność i trwałość całej konstrukcji dachowej. Współczesne normy projektowe, szczególnie Eurokod 3, wymagają precyzyjnego doboru nie tylko gatunku stali, ale przede wszystkim geometrii profilu stalowego inaczej dobierzesz dwuteownik, inaczej kątownik, a jeszcze inaczej rurę prostokątną. Wielu inwestorów staje przed dylematem: jak zmieścić się w budżecie, nie tracąc przy tym rezerwy wytrzymałościowej, albo jak zoptymalizować masę własną nadmiernego kompromisu w sztywności. Odpowiadam na te pytania w oparciu o aktualną wiedzę inżynierską i praktykę branżową bez względu na to, czy budujesz halę przemysłową, wiata mostową, czy przestrzenny układ kratownicowy w hali magazynowej.

• Profile stalowe w kratownicach typy i właściwości
• Jak dobrać wymiary i nośność profilu do rozpiętości
• Najczęstsze błędy przy wyborze profilu na kratownicę
• Jaki profil na kratownice? Pytania i odpowiedzi

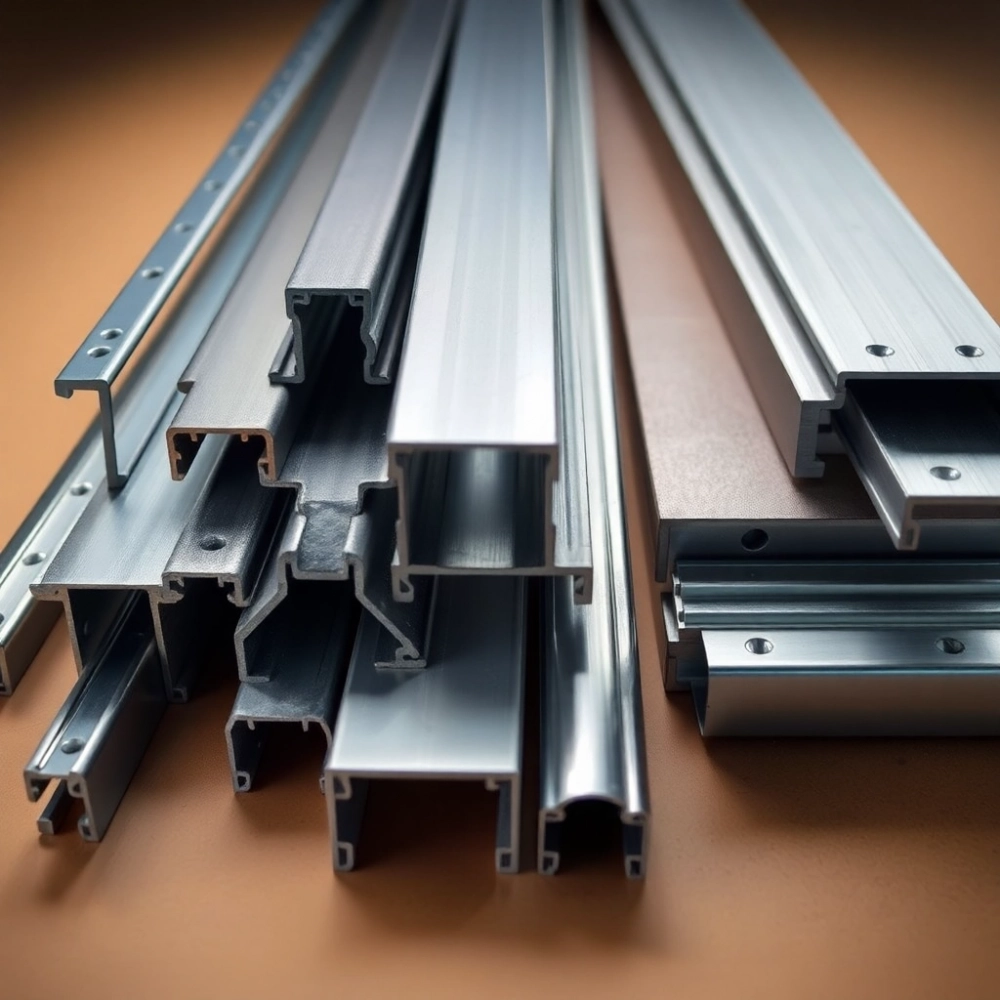

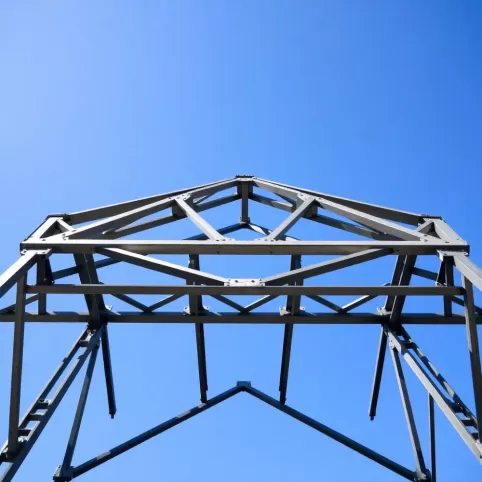

Profile stalowe w kratownicach typy i właściwości

Podstawowym podziałem profili stalowych stosowanych w konstrukcjach kratownicowych jest rozróżnienie ze względu na kształt przekroju poprzecznego. Każdy z dostępnych typów oferuje odmienny kompromis pomiędzy wytrzymałością osiową, sztywnością zginania a łatwością łączenia elementów w węzłach. W praktyce inżynierskiej spotykamy się z czterema głównymi kategoriami: dwuteownikami (oznaczanymi symbolami I, H, IPE, HEA, HEB), teownikami, kątownikami oraz profilami rurowymi o przekroju okrągłym, kwadratowym lub prostokątnym. Wybór konkretnego kształtu determinuje przede wszystkim charakter pracy konstrukcji w kratownicach płaskich dominują siły osiowe, podczas gdy w układach przestrzennych istotną rolę odgrywają również momenty zginające i skręcające.

Dwuteowniki dominacja w segmencie dużych rozpiętości

Dwuteowniki, ze względu na swój kształt geometryczny, charakteryzują się wyjątkowo korzystnym rozkładem naprężeń wzdłuż wysokości przekroju. Ścianki pasów pracują na rozciąganie i ściskanie, natomiast środnik przenosi shear force w sposób efektywny, co czyni ten profil idealnym do przenoszenia dużych momentów zginających w głównych pasach nośnych kratownic. Typowe serie spotykane w budownictwie kubaturowym to HEA 160-400 dla lekkich konstrukcji dachowych oraz HEB 200-500 dla obciążeń przemysłowych. Moment bezwładności Ix dla HEA 200 wynosi około 3692 cm⁴, podczas gdy wskaźnik wytrzymałości Wx sięga 369 cm³ wartości te bezpośrednio przekładają się na sztywność i nośność profilu w warunkach zginania.

Stal konstrukcyjna gatunku S355, powszechnie stosowana w kratownicach o rozpiętości powyżej 12 metrów, oferuje granicę plastyczności na poziomie 355 MPa, co pozwala zmniejszyć wymiary przekroju w porównaniu z tańszym S235 przy zachowaniu tej samej nośności. Jednak dwuteowniki wymagają precyzyjnego docinania i spawania w węzłach każde/osłabienie środnika w miejscu połączenia generuje koncentrację naprężeń, którą należy zweryfikować obliczeniami według normy PN-EN 1993-1-8. W przypadku kratownic przestrzennych ta wada staje się szczególnie uciążliwa, ponieważ złożona geometria węzłów wymaga often skomplikowanych elementów łączących.

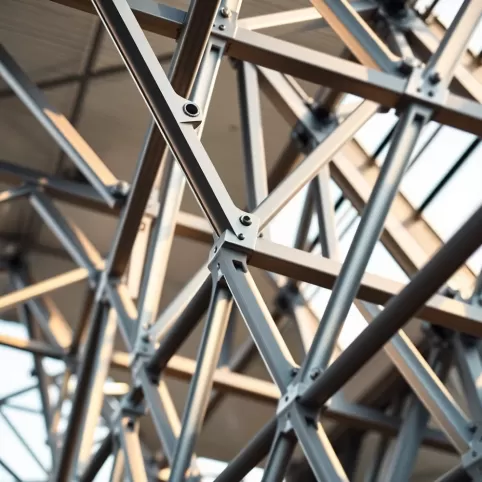

Sprawdź kratownica z profili zamkniętych

Kątowniki ekonomia i prostota połączeń

Kątowniki równoramienne (oznaczenie L) i nierównoramienne sprawdzają się świetnie w konstrukcjach, gdzie dominują siły osiowe, a problem wyboczenia giętnego rozwiązuje się przez odpowiednie usztywnienie płaszczyzny kratownicy. Kątownik 50×50×5 wykonany ze stali S235 osiąga pole przekroju A równe 4,8 cm² i promień bezwładności iₘᵢₙ około 1,52 cm, co determinuje smukłość pręta przy obliczaniu nośności na ściskanie według wzorów z Eurokodu 3. Łatwość łączenia kątowników polega na tym, że oba ramiona profilu umożliwiają bezpośrednie przyspawanie blach węzłowych lub nakładki śrubowej technologia ta znacząco obniża koszty prefabrykacji w porównaniu z dwuteownikami.

Istotną wadą kątowników pozostaje asymetria przekroju, która generuje mimośródów w połączeniach i wymusza uwzględnienie dodatkowych momentów przy obliczaniu stateczności globalnej konstrukcji. W kratownicach dachowych o rozpiętości do 15 metrów kątowniki sprawdzają się doskonale jako elementy wieszaków, kręgli i pasów dolnych tam, gdzie rozkład sił osiowych jest korzystny i nie występują istotne momenty zginające. Profile te są również najbardziej ekonomiczne pod względem ceny metra bieżącego koszt kątownika L 40×40×4 ze stali S235 oscyluje w przedziale 25-35 PLN/mb, co czyni je atrakcyjną alternatywą dla droższych dwuteowników przy lekkich obciążeniach eksploatacyjnych.

Profile rurowe kompromis sztywności i masy

Profile rurowe okrągłe (RHS), kwadratowe (SHS) i prostokątne (RHS) zyskują coraz większą popularność w nowoczesnych konstrukcjach kratownicowych ze względu na wyjątkowo korzystny stosunek wytrzymałości do masy własnej. Przekrój zamknięty zapewnia jednakową sztywność w obu kierunkach głównych osi bezwładności, co eliminuje problem zwichrzenia przy ściskaniu i znacząco upraszcza obliczenia stateczności według normy PN-EN 1993-1-1. Profil SHS 100×100×5 osiąga moment bezwładności Ix równy 294 cm⁴ przy masie zaledwie 14,4 kg/m wartości te czynią go idealnym wyborem do przestrzennych kratownic kratowych, gdzie każdy pręt pracuje w warunkach złożonego stanu naprężeń.

Wytrzymałość na korozję profili rurowych wynika z zamkniętej geometrii przekroju wewnętrzna powierzchnia ścianki pozostaje chroniona przed bezpośrednim kontaktem z wilgocią, co w przypadku konstrukcji hal przemysłowych i mostowych narażonych na agresywne środowisko chemiczne stanowi kluczową zaletę eksploatacyjną. Koszt profilu kwadratowego SHS 80×80×4 ze stali S355 wynosi średnio 55-70 PLN/mb, co jest ceną wyższą niż kątowników, lecz niższą niż porównywalny dwuteownik HEA 100 przy uwzględnieniu redukcji kosztów antykorozyjnych i uproszczeniu montażu różnica ta szybko się amortyzuje w kosztach całkowitych inwestycji.

Jak dobrać wymiary i nośność profilu do rozpiętości

Dobór właściwego wymiaru profilu stalowego do kratownicy wymaga przeprowadzenia szeregu obliczeń inżynierskich, które wykraczają poza prostą kalkulację powierzchni przekroju. Kluczowym parametrem decyzyjnym pozostaje smukłość pręta, wyrażana jako stosunek długości wyboczeniowej do promienia bezwładności przekroju im smuklejszy pręt, tym większe ryzyko utraty stateczności globalnej konstrukcji. W praktyce projektowej dla kratownic dachowych o rozpiętości 12-24 metrów stosuje się współczynniki długości wyboczeniowej wynoszące 0,9-1,0 w zależności od warunków podparcia węzłów, co bezpośrednio wpływa na minimalny przekrój wymagany do przeniesienia obciążeń normowych.

Analiza rozkładu sił osiowych w prętach

Każdy pręt kratownicy pracuje przede wszystkim jako element osiowo rozciągany lub ściskany siły poprzeczne i momenty zginające są zazwyczaj minimalizowane przez odpowiednią geometrię układu geometrycznego. W typowej kratownicy pasowej rozpiętości 18 metrów pas górny przenosi siły ściskające generowane przez parcie wiatru i obciążenie śniegiem, podczas gdy pas dolny pracuje na rozciąganie pod wpływem ciężaru własnego i obciążeń użytkowych. Dla prętów rozciąganych kryterium nośności określa warunek NEd ≤ Nt,Rd, gdzie Nt,Rd oblicza się na podstawie pola przekroju netto i granicy plastyczności stali zgodnie ze wzorem Nt,Rd = (A × fy) / γM0 współczynnik partial safety factor γM0 wynosi 1,0 dla stali konstrukcyjnej według Eurokodu 3.

Dla prętów ściskanych nośność graniczna zależy dodatkowo od smukłości, ponieważ przy smukłościach pręta powyżej 150 zachodzi ryzyko wyboczenia giętnego przed osiągnięciem plastyczności materiału. Obliczenia stateczności przeprowadza się zgodnie z wzorem NEd ≤ Nb,Rd, gdzie Nb,Rd uwzględnia krzywą wyboczeniową dobraną do typu profilu dwuteowniki walcowane na gorąco przypisane są do krzywej „a" współczynnika redukcyjnego χ, podczas gdy kątowniki wymagają zastosowania krzywej „b" lub „c" ze względu na mniejszą smukłość przekroju. Dla pręta ściskanego o długości wyboczeniowej 3,0 metra wykonanego z kątownika L 60×60×6 ze stali S235 nośność graniczna wynosi około 85 kN, co przy sile ściskającej 120 kN wymaga zwiększenia wymiaru do L 70×70×7 lub przejścia na dwuteownik IPE 120.

Uwzględnienie warunków eksploatacyjnych

Środowisko korozyjne stanowi jeden z najważniejszych czynników wpływających na wybór kształtu profilu, szczególnie w konstrukcjach narażonych na działanie wilgoci, soli drogowych lub agresywnych chemikaliów przemysłowych. W halach chemicznych, basenach krytych i obiektach w pobliżu wybrzeża morskiego profile rurowe oferują znaczącą przewagę nad kątownikami i dwuteownikami otwartymi, ponieważ zamknięty przekrój eliminuje problem korozji wewnętrznej powierzchni ścianki. Dodatkowo przy projektowaniu konstrukcji w środowisku korozyjnym stosuje się współczynnik redefinicji przekroju γM1 wynoszący 1,1, co przekłada się na konieczność zwiększenia wymiarów profili o około 10% w stosunku do warunków normalnych.

Temperatura pracy konstrukcji determinuje konieczność uwzględnienia wpływu podwyższonej temperatury na właściwości mechaniczne stali konstrukcyjnej. Przy temperaturach przekraczających 300°C granica plastyczności stali S355 spada do 60% wartości nominalnej, co wymaga albo redukcji obciążeń dopuszczalnych, albo zastosowania izolacji przeciwpożarowej. W kratownicach hal przemysłowych z palącym się wewnątrz ogniskiem procesowym stosuje się dwuteowniki HEA pokryte Farbą ognioochronną lub opakowane wełną mineralną profile rurowe wymagają w takich przypadkach specjalnych wkładek izolacyjnych utrzymujących temperaturę ścianki poniżej 350°C przez wymagany czas ewakuacji.

Optymalizacja ekonomiczna wyboru profilu

Koszt materiału na metr bieżący to tylko jeden z składników całkowitego kosztu konstrukcji równie istotne są koszty obróbki, spawania, cynkowania ogniowego i transportu elementów na plac budowy. Analiza ekonomiczna powinna uwzględniać całkowity koszt cyklu życia konstrukcji (LCC), szczególnie w przypadku obiektów przemysłowych, gdzie koszty konserwacji antykorozyjnej mogą wielokrotnie przekroczyć początkową cenę materiału. Profile rurowe, mimo wyższej ceny zakupu, generują oszczędności na etapie cynkowania zamknięty przekrój wymaga mniejszej powierzchni pokrycia, a jednolita grubość ścianki eliminuje problemy z przyczepnością powłoki w narożnikach.

Prefabrykacja w warunkach warsztatowych pozwala na znaczące obniżenie kosztów robocizny w terenie, przy czym profile rurowe wymagają precyzyjnego cięcia na dyskach diamentowych i spawania w osłonie gazowej technologie te generują wyższe koszty jednostkowe niż łączenie kątowników śrubami lub nitami. Dla kratownic o rozpiętości do 20 metrów, gdzie warunki podparcia są korzystne, optymalnym wyborem ekonomicznym pozostaje kombinacja dwuteowników w pasach głównych i kątowników w krzyżulcach takie rozwiązanie łączy wysoką nośność zginaną z łatwością połączeń i konkurencyjną ceną jednostkową. Orientacyjny koszt wykonania kratownicy stalowej dachowej o rozpiętości 18 metrów z dwuteowników HEA 180 w pasach i kątowników L 50×50×5 w krzyżulcach wynosi 180-220 PLN/m² powierzchni dachowej, podczas gdy wariant z profili rurowych SHS osiąga 220-270 PLN/m² przy lepszych parametrach eksploatacyjnych.

Najczęstsze błędy przy wyborze profilu na kratownicę

Dobór profilu stalowego do kratownicy to zadanie wymagające synergii wiedzy teoretycznej i doświadczenia praktycznego najczęstsze błędy popełniane przez projektantów wynikają z niedoszacowania złożoności zjawisk zachodzących w węzłach konstrukcji kratowej. Pierwszym i najpoważniejszym błędem pozostaje pomijanie wpływu sztywności węzłów na rozkład sił osiowych w prętach w rzeczywistości żaden węzeł kratownicy nie jest idealnie przegubowy, a co za tym idzie, część momentów zginających przenosi się na pręty pasowe i krzyżulcowe. Niedoszacowanie tego efektu prowadzi do niedowymiarowania profili w pasach głównych i generuje nadmierne ugięcia konstrukcji w warunkach eksploatacyjnych.

Pomijanie analizy stateczności globalnej

Projektanci często koncentrują się na sprawdzeniu nośności pojedynczych prętów, zapominając o konieczności weryfikacji stateczności globalnej całego układu konstrukcyjnego. Zwichrzenie pasa ściskanego, wyboczenie skrętne lub utrata stateczności w płaszczyźnie prostopadłej do płaszczyzny kratownicy to zjawiska, które mogą doprowadzić do zawalenia konstrukcji nawet przy spełnieniu warunków nośności pojedynczych elementów. W kratownicach przestrzennych szczególnie niebezpieczna jest utrata stateczności przez pręty pasowe przy obciążeniach niesymetrycznych asymetria rozkładu sił generuje momenty skręcające, które w przypadku profili otwartych (dwuteowników, kątowników) obniżają nośność graniczną o 15-30% w porównaniu z obciążeniem osiowym.

Praktycznym rozwiązaniem tego problemu jest zastosowanie profili rurowych zamkniętych w pasach głównych lub usztywnienie konstrukcji poprzecznicami i tężnikami połaciowymi w nie większych niż 6 metrów. Weryfikacja stateczności globalnej według normy PN-EN 1993-1-1 wymaga analizy drugiego rzędu z uwzględnieniem imperfekcji geometrycznych dla kratownic o smukłości globalnej powyżej 3,0 konieczne jest zastosowanie metody imperfekcji lub analizy nieliniowej w programie MES. Profile zamknięte wykazują znacznie wyższą odporność na wyboczenie skrętne niż profile otwarte, co czyni je preferowanym wyborem w konstrukcjach wysokich i smukłych.

Niedopasowanie typu połączenia do geometrii profilu

Wybór kształtu profilu powinien być skorelowany z planowaną technologią wykonania połączeń w węzłach kratownicy próba zastosowania profili rurowych w konstrukcji spawanej ręcznie w terenie generuje problemy z jakością spoin i kosmicznie wysokim współczynnikiem wadliwości. Z kolei kątowniki łączone śrubowo wymagają odpowiedniego rozstawu otworów i grubości blach łączących niedoszacowanie tych parametrów prowadzi do wcześniejszego zmęczenia materiału w obszarach koncentracji naprężeń. Każdy typ profilu narzuca określoną filozofię połączeń: dwuteowniki preferują spawanie automatyczne w pozycjach umożliwiających optymalny dostęp palnika, kątowniki dobrze współpracują ze śrubami wysokowytrzymałościowymi, natomiast profile rurowe wymagają precyzyjnych połączeń kesonowych lub kołnierzowych.

Norma PN-EN 1090-2 precyzuje wymagania dotyczące wykonania połączeń spawanych i śrubowych w konstrukcjach stalowych, w tym dopuszczalne wady spoin, klasy śrub i momenty dokręcenia. Projektant popełnia błąd, gdy nie uwzględnia warunków dostępu do przestrzeni spawalniczej w węźle w kratownicach przestrzennych o gęstej siatce prętów dostęp do wewnętrznych spoin bywa niemożliwy bez demontażu sąsiednich elementów. Praktycznym rozwiązaniem jest stosowanie węzłów rurowych z blachami czołowymi przyspawanymi w warunkach warsztatowych i łączonych śrubami w terenie technologia ta łączy precyzję spawania automatycznego z szybkością montażu terenowego.

Ignorowanie wpływu obciążeń cyklicznych i zmęczenia

Konstrukcje kratowe w halach przemysłowych, na mostach kolejowych i w wieżach wiatrowych podlegają obciążeniom cyklicznym generującym zjawisko zmęczenia materiału niedoszacowanie tego efektu stanowi trzeci najczęstszy błąd projektowy. Pod wpływem powtarzających się cykli obciążeń wytrzymałość zmęczeniowa stali konstrukcyjnej spada do 50-70% wytrzymałości statycznej, przy czym największe ryzyko generują połączenia spawane w węzłach kratownic, gdzie koncentracja naprężeń sięga 2-3 razy wartości nominalnych. Norma PN-EN 1993-1-9 definiuje szczegółowe wykresy zmęczeniowe dla różnych szczegółów konstrukcyjnych projektant stosujący kątowniki w węzłach spawanych bez weryfikacji nośności zmęczeniowej naraża konstrukcję na przedwczesne pęknięcie zmęczeniowe.

Praktycznym wnioskiem dla projektantów jest unikanie spawanych połączeń kątowników w konstrukcjach narażonych na zmęczenie tam gdzie warunki eksploatacyjne generują więcej niż 10⁵ cykli obciążeń, preferowane są połączenia śrubowe lub specjalne detale zmęczeniowe z zaokrąglonymi przejściami. Profile rurowe oferują w tym kontekście przewagę, ponieważ zamknięty przekrój generuje mniejszą koncentrację naprężeń w węzłach kesonowych niż profile otwarte łączone nakładkowo. Dla kratownic mostowych, gdzie liczba cykli obciążeń przekracza 2×10⁶ w okresie eksploatacji, stosuje się specjalne gatunki stali o podwyższonej wytrzymałości zmęczeniowej lub wprowadza się usztywnienia węzłowe redukujące szczytowe naprężenia o 20-30%.
