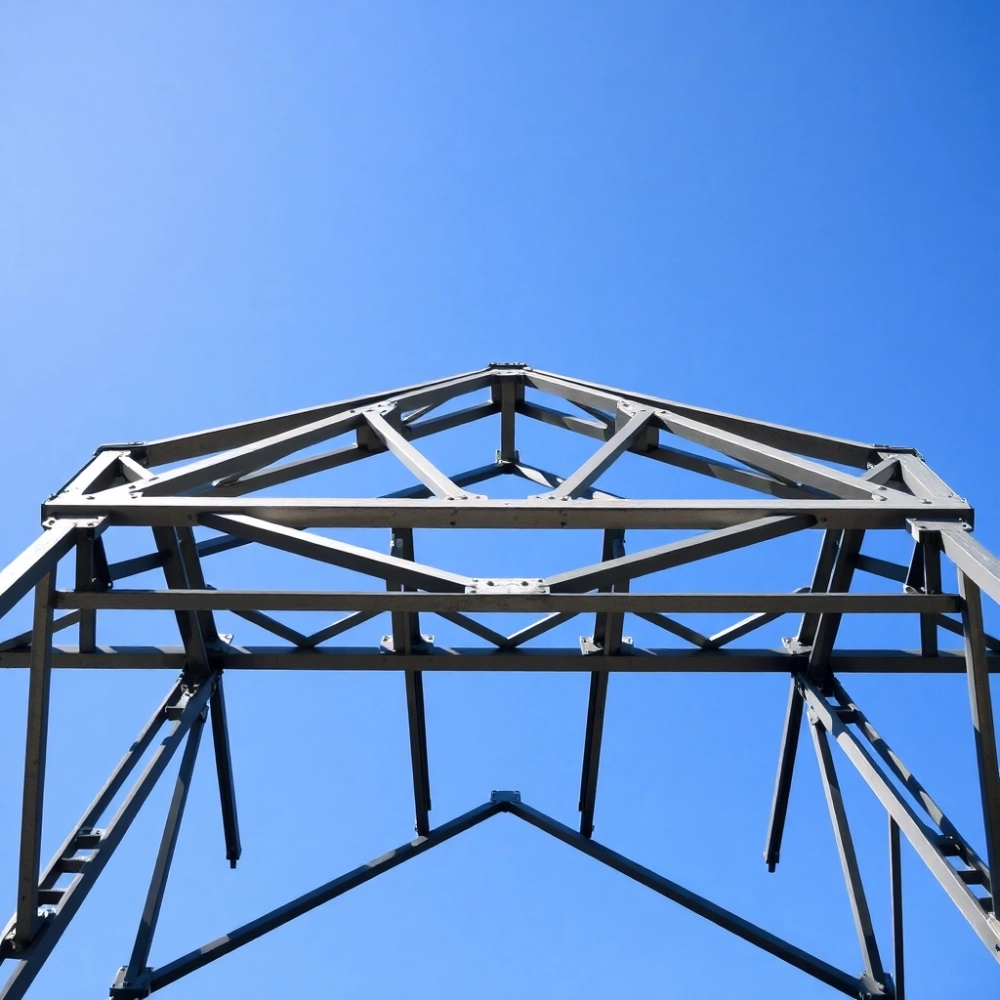

Kratownica stalowa 14m – jaki model naprawdę się sprawdzi?

Wybór kratownicy stalowej 14m to decyzja, która potrafi spędzić sen z powiek nawet doświadczonemu inwestorowi. Czternastometrowa przęsło wymaga precyzyjnego doboru profili, zabezpieczeń antykorozyjnych i logistyki montażowej, bo każdy centymetr ugięcia przy takiej rozpiętości zamienia się w konkretne ryzyko dla konstrukcji dachu. Poniżej rozkładam temat na czynniki pierwsze, tak żebyś mógł podjąć decyzję zakupową w oparciu o twarde dane, a nie marketingowe hasła producentów.

• Nośność i przekroje kratownicy stalowej 14m
• Kratownica stalowa 14m ocynkowana czy malowana
• Montaż kratownicy stalowej 14m na budowie

Nośność i przekroje kratownicy stalowej 14m

Nośność kratownicy stalowej 14m zależy przede wszystkim od trzech zmiennych: wysokości pasa górnego i dolnego, przekroju rur lub kątowników oraz rozstawu węzłów. Przy typowym obciążeniu dachowym rzędu 1,5-2,5 kN/m² (śnieg, pokrycie, instalacje) konstrukcja o wysokości 0,8-1,2 m w osiach pasów i przekroju rur 60×40×3 mm do 80×40×4 mm przenosi obciążenia użytkowe bez większego zapasu. Warto przy tym pamiętać, że sztywność pasa górnego rośnie proporcjonalnie do kwadratu jego wysokości, więc zwiększenie pasa z 0,8 m do 1,0 m daje niemal 56% większą sztywność przy zbliżonym ciężarze stali.

W przypadku hal magazynowych i obiektów rolniczych najczęściej stosuje się kratownice z rur prostokątnych ze stali S235JR lub S355JR, spawane metodą MAG 135. Stal S355JR pozwala zmniejszyć masę własną przęsła nawet o 25% w stosunku do S235JR, co bezpośrednio przekłada się na mniejsze obciążenie słupów i fundamentów. Przy rozstawie kratownic co 6 m uzyskuje się optymalny kompromis między zużyciem stali a powierzchnią montażową, choć przy cięższych pokryciach (np. płyty warstwowe z rdzeniem PIR o masie 12-15 kg/m²) warto rozważyć rozstaw 5 m.

Masę własną pojedynczej kratownicy stalowej 14m w wariancie ekonomicznym szacuje się na 280-360 kg, a w wariancie wzmocnionym (S355, rozstaw węzłów co 1,5 m) na 420-520 kg. To przekłada się na zużycie stali od 8 do 12 kg/m² rzutu dachu, co jest wynikiem o 30-40% lepszym niż w przypadku klasycznych wiązarów kratowych z kątowników gorącowalcowanych. Przy projektowaniu warto skorzystać z norm PN-EN 1993-1-1 (Eurocode 3) i PN-EN 1991-1-3 (obciążenie śniegiem), które w polskich warunkach klimatycznych dla strefy III i IV narzucają obciążenie charakterystyczne od 1,2 do 2,0 kN/m².

Kratownica stalowa 14m powinna być projektowana z uwzględnieniem klasy przekroju (1, 2, 3 lub 4) zgodnie z Eurocode 3, przy czym klasy 1 i 2 pozwalają na pełną redystrybucję momentów w węzłach. Przekroje rurowe prostokątne w większości przypadków mieszczą się w klasie 1 lub 2, co czyni je bezpiecznym wyborem dla przęseł o rozpiętości 14 metrów. Warto też zwrócić uwagę na smukłość pasa górnego i dolnego, bo smukłość powyżej 180 przy dynamicznym obciążeniu wiatrem może wymagać stężeń montażowych.

Kratownica stalowa 14m ocynkowana czy malowana

Ocynkowanie ogniowe zapewnia ochronę antykorozyjną kratownicy stalowej 14m na 25-40 lat w zależności od agresywności środowiska, podczas gdy tradycyjne malowanie systemem epoksydowo-poliuretanowym wymaga odnowienia po 8-12 latach. Kluczowy mechanizm tkwi w elektrochemicznym działaniu cynku, który ulega korozji zamiast stali, tworząc na powierzchni warstwę tlenku cynku (ZnO) i węglanu cynku (ZnCO₃) skutecznie blokującą dostęp tlenu i wilgoci. W środowiskach miejskich i podmiejskich (kategoria C2/C3 wg PN-EN ISO 12944) cynk ogniowy wytrzymuje średnio 0,5-1,0 µm rocznie, co przy standardowej powłoce 85-110 µm daje wspomnianą trwałość.

Malowanie systemowe (grunt epoksydowy 60-80 µm + nawierzchnia poliuretanowa 40-60 µm) sprawdza się w środowiskach wewnętrznych, suchych halach magazynowych czy obiektach inwentarskich o umiarkowanej wilgotności. W halach z agresywnym środowiskiem chemicznym (np. fermy, zakłady nawozowe) sama farba epoksydowa może stracić przyczepność po 5-7 latach, dlatego rozsądnym rozwiązaniem bywa ocynkowanie ogniowe połączone z dodatkową powłoką malarską (system duplex). Taki układ podnosi trwałość nawet do 50+ lat, ponieważ mechanizm ochrony jest podwójny: barierowy (farba) i katodowy (cynk).

Nie warto wybierać samego malowania w przypadku kratownic narażonych na skraplanie pary wodnej, częste mycie ciśnieniowe albo kontakt z nawozami sztucznymi. Farba w takich warunkach pęcherzykuje i odspaja się od podłoża w ciągu 3-5 lat, a każda naprawa powłoki wymaga ponownego śrutowania, odpylenia i nałożenia pełnego systemu. W takich realizacjach sprawdza się wyłącznie cynk ogniowy lub system duplex, nawet jeśli początkowy koszt wydaje się wyższy.

Kratownica stalowa 14m ocynkowana ogniowo zyskuje też przewagę logistyczną: nie wymaga czasu schnięcia powłok na placu budowy, może być montowana natychmiast po dostawie, a ewentualne uszkodzenia transportowe można uzupełnić cynkowaniem miejscowym lub specjalnymi farbami bogatymi w cynk (zawartość pigmentu cynkowego powyżej 95%). W praktyce inwestorzy coraz częściej żądają od wykonawców właśnie cynku ogniowego, bo koszt utrzymania w cyklu 30-letnim wypada niżej niż dwie/trzy renowacje malarskie.

Montaż kratownicy stalowej 14m na budowie

Montaż kratownicy stalowej 14m wymaga dźwigu o udźwigu minimum 5-8 ton i wysięgu 18-22 m, w zależności od masy przęsła i warunków dostępu do stanowiska. Masa pojedynczego elementu w wariancie standardowym oscyluje w granicach 360-520 kg, co mieści się jeszcze w zakresie żurawi samojezdnych klasy 25-30 ton, ale przy mocniejszych przekrojach konieczny bywa dźwig 40-tonowy. Kluczowy jest dobór zawiesi pasowych o nośności 2-3 tony z miękkimi taśmami poliestrowymi, które nie uszkadzają powłoki cynkowej w punktach chwytania.

Przed podnieszeniem kratownicy warto sprawdzić geometrię na placu montażowym, mierząc przekątną i sprawdzając prostość pasa górnego. Tolerancja prostoliniowości pasa górnego wg PN-EN 1090-2 wynosi L/500, czyli dla 14 metrów daje 28 mm, a w praktyce warsztatowej udaje się uzyskać 10-15 mm. Boczne stężenia montażowe (tymczasowe kątowniki lub rury) mocuje się w pierwszej i drugiej trzeciej przęsła, żeby zapobiec utracie stateczności podczas podnoszenia, ponieważ smukła kratownica może wyboczyć się w płaszczyźnie pionowej przy nieostrożnym manewrowaniu.

Po ustawieniu kratownic w osiach słupów następuje ich kotwienie w blaszach cokołowych śrubami M20 lub M24, klasa 8.8 lub 10.9, z momentem dokręcenia kontrolowanym kluczem dynamometrycznym. Podkładki stalowe pod blachą cokołową powinny mieć grubość 10-15 mm i być wypełnione zaczynem bezskurczowym, który po stwardnieniu (po 24-48 godzinach) przenosi 100% obciążenia. Śruby fundamentowe warto smarować smarem grafitowym lub mosiężnym, żeby ułatwić późniejszą ewentualną regulację, ale nie wolno stosować smarów na bazie siarki, bo korozja śruby w betonie przyspieszy o rząd wielkości.

Stężenia dachowe i ścienne (typu X z prętów okrągłych Ø16-20 mm lub rur kwadratowych 40×40×2 mm) montuje się po ustabilizowaniu minimum trzech sąsiednich kratownic, żeby utworzyć sztywną przestrzennie bryłę. W strefach wiatrowych I i II wg PN-EN 1991-1-4 stężenia rozmieszcza się co trzecią kratownicę, a w strefach przybrzeżnych i górskich nawet co drugą. Bez stężeń dach kratownicowy o rozpiętości 14 m pod wpływem ssania wiatru może doznać utraty stateczności ogólnej, zanim pojawi się jakiekolwiek pokrycie, bo sama waga stali to zaledwie 0,3-0,5 kN/m², a siły ssące sięgają 1,5-2,5 kN/m².

Przy zamawianiu kratownicy stalowej 14m warto od razu domówić prefabrykowane blachy węzłowe z otworami technologicznymi Ø14 mm do mocowania stężeń tymczasowych. Pozwala to skrócić czas montażu na budowie o 20-30%, bo ekipa nie musi wiercić otworów na wysokości, a otwory fabryczne mają powłokę cynkową identyczną z resztą konstrukcji.

Logistyka dostawy i składowania

Kratownice o długości 14 metrów transportuje się najczęściej naczepami platformowymi o długości 13,6 m z wystawką lub samochodami ciężarowymi z przyczepą, przy czym masa dopuszczalna zestawu w polskich warunkach wynosi 40 ton. Na budowie elementy składuje się na drewnianych podkładkach o przekroju 80×80 mm, rozmieszczonych co 3-4 m, żeby zapobiec trwałym odkształceniom pasa dolnego pod własnym ciężarem. Składowanie bezpośrednio na gruncie jest dopuszczalne tylko tymczasowo (do 48 godzin) i wyłącznie na utwardzonym podłożu, bo kontakt z wilgotną ziemią przez dłuższy czas powoduje białą rdzę cynku, która nie obniża trwałości, ale psuje estetykę i może budzić wątpliwości inspektora nadzoru.

Zamówienie kratownicy stalowej 14m z dwutygodniowym wyprzedzeniem pozwala uniknąć pośpiechu i dopłat za tryb ekspresowy, który w sezonie budowlanym (kwiecień-październik) sięga 15-25% wartości zamówienia. Producenci z północnej i centralnej Polski realizują standardowe zamówienie w 10-14 dni roboczych, natomiast konstrukcje niestandardowe (niestypowa geometria, nietypowe węzły) wymagają 3-5 tygodni. Warto też zostawić sobie bufor na ewentualne poprawki projektowe wynikające z uzgodnień z konstruktorem, bo każda zmiana geometrii po uruchomieniu produkcji oznacza przestój i dodatkowe koszty.

Nie instaluj kratownic na fundamentach, które nie osiągnęły pełnej wytrzymałości projektowej (minimum 28 dni od betonowania, chyba że użyto betonu szybkosprawnego). Śruby fundamentowe osadzone w niedojrzałym betonie mogą się wyrwać pod obciążeniem od wiatru, a reperacja takiego uszkodzenia wymaga kotwienia chemicznego i kosztownego wzmocnienia.

Kiedy kratownica stalowa 14m to zły wybór

Przy obciążeniach dynamicznych (sufit podwieszany z instalacjami HVAC, linie technologiczne, suwnice) kratownica stalowa 14m wymaga dodatkowej weryfikacji zmęczeniowej wg PN-EN 1993-1-9, a w skrajnych przypadkach lepsza okazuje się blachownica spawana o większej sztywności. Podobnie w obiektach narażonych na wibracje (korty tenisowe, sale fitness) warto rozważyć więźbę drewnianą klejoną, która lepiej tłumi drgania. Kratownica stalowa 14m natomiast pozostaje bezkonkurencyjna w halach magazynowych, obiektach produkcyjnych, wiatach i hangarach, gdzie liczy się szybki montaż, powtarzalność geometrii i minimalna masa własna.

Kratownica stalowa 14m to rozwiązanie technicznie dojrzałe, regulowane europejskimi normami Eurocode i krajowymi przepisami budowlanymi, a jej zakup wymaga przede wszystkim jasnego określenia obciążeń, środowiska korozyjnego i warunków montażowych. Porównanie trzech wariantów (S235JR, S355JR, S355JR wzmocniona) dało konkretne widełki cenowe 85-180 zł/m², co ułatwia rozmowę z dostawcami. Aby uzyskać dokładną wycenę z dopasowaniem do lokalizacji, strefy wiatrowej i śniegowej, warto skontaktować się z producentem konstrukcji stalowych i przekazać krótki opis inwestycji.

Źródła danych i normy:
PN-EN 1993-1-1 (Eurocode 3): Projektowanie konstrukcji stalowych
PN-EN 1991-1-3: Oddziaływania na konstrukcje. Obciążenia śniegiem
PN-EN 1991-1-4: Oddziaływania na konstrukcje. Obciążenia wiatrem
PN-EN 1090-2: Wykonanie konstrukcji stalowych i aluminiowych
PN-EN ISO 12944: Farby i lakiery. Ochrona przed korozją
PN-EN 1993-1-9: Zmęczenie konstrukcji stalowych
Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.)
Źródło internetowe: eurocodes.jrc.ec.europa.eu
