Wybór konstrukcji dachowej to decyzja, od której zależy trwałość całego obiektu przemysłowego przez dekady. Kratownica stalowa łączy w sobie lekkość z nośnością, którą trudno osiągnąć przy użyciu masywniejszych profili. Jednak nie każda kratownica sprawdzi się w twoich warunkach źle dobrany układ geometryczny potrafi zamienić ekonomiczne rozwiązanie w źródło problemów konstrukcyjnych. Poniżej znajdziesz wiedzę, która pozwoli podejmować te decyzje świadomie, nie polegając wyłącznie na ofercie dostawcy.

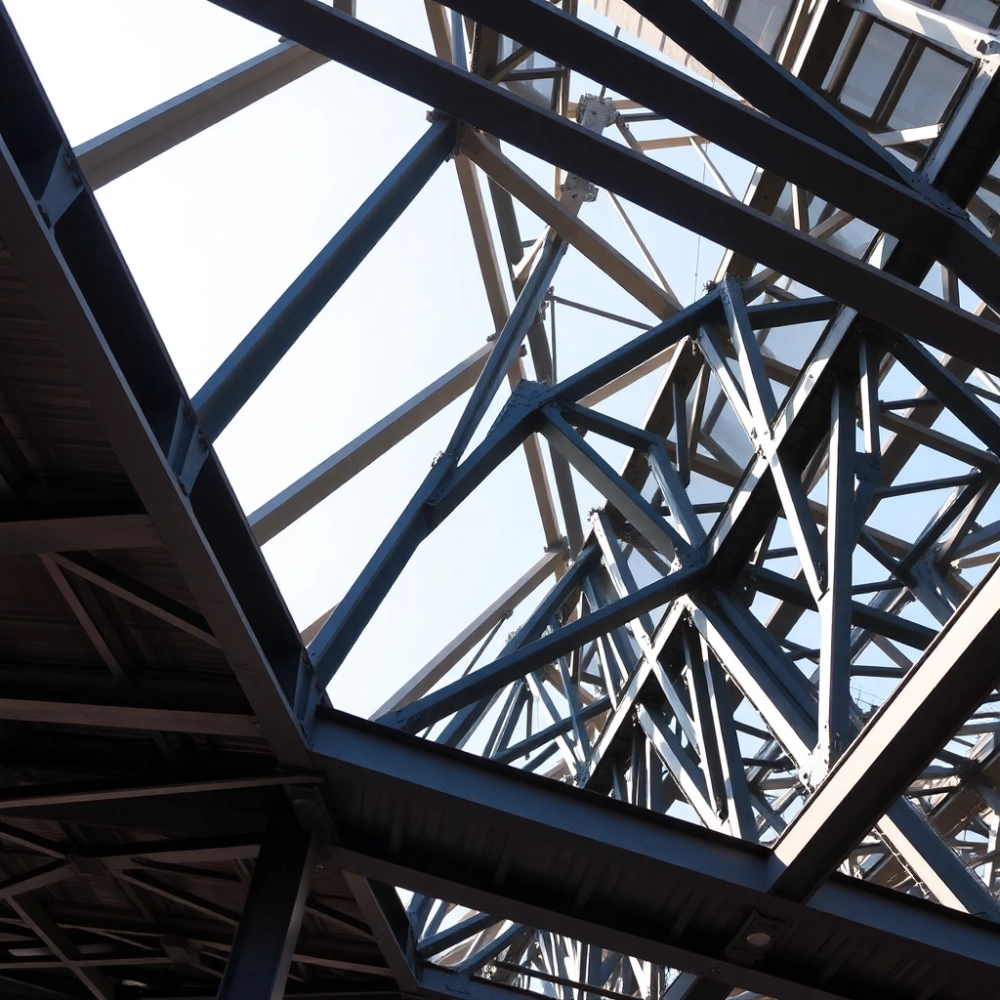

Kratownica Stalowa

Rodzaje kratownic stalowych układy N, W, K, NP

W halach przemysłowych najczęściej spotyka się cztery układy geometryczne: N, W, K i NP. Każdy z nich odpowiada innemu rozkładowi sił osiowych w prętach, co przekłada się bezpośrednio na zużycie stali i sztywność całej konstrukcji. Wybór systemu zależy przede wszystkim od rozpiętości oraz wielkości obciążeń skupionych między węzłami. W praktyce projektowej stosunek wysokości kratownicy do jej rozpiętości mieści się zwykle w przedziale od 1:10 do 1:15 mniejszy kąt grozi nadmiernym ugięciem, większy oznacza niepotrzebny wydatek materiałowy.

Kratownica typu N składa się z pasów równoległych połączonych ukośnymi krzyżulcami rozmieszczonymi naprzemiennie w jednym kierunku. Ten klasyczny układ doskonale radzi sobie z obciążeniami pionowymi, ponieważ siły rozciągające w krzyżulcach przemieszcza bezpośrednio do podpór. Stosuje się go chętnie tam, gdzie rozpiętość nie przekracza 30 metrów, a dach pokryty jest lekką obudową z blachy trapezowej. Warto wiedzieć, że pas dolny kratownicy N pracuje głównie na rozciąganie wymaga to odpowiedniego doboru profili zamkniętych lub kształtowników dwuteowych. W porównaniu z dźwigarem pełnościennym o tej samej nośności, kratownica N waży średnio o 25-35% mniej, co obniża koszty transportu na plac budowy i przyspiesza montaż.

Układ W wyróżnia się krzyżulcami tworzącymi literę W w każdym polu między podporami. Dzięki temu każdy segment dźwigara kratowego dysponuje dodatkowymi prętami usztywniającymi, które znacząco zwiększają sztywność przestrzenną całej konstrukcji. System ten sprawdza się w halach wyposażonych w suwnice o udźwigu przekraczającym 5 ton, ponieważ miejscowe koncentracje obciążeń od koła suwnicy wymagają solidniejszego rusztowania. Krzyżulce pracują naprzemiennie na rozciąganie i ściskanie, co oznacza, że projektant musi sprawdzić stateczność każdego z nich osobno. Przy rozpiętościach od 25 do 45 metrów układ W oferuje optymalny kompromis między zużyciem stali a sztywnością zużycie materiału oscyluje w granicach 18-25 kg na metr kwadratowy powierzchni dachu.

Dowiedz się więcej o Projekt Kratownicy Stalowej

Kratownica typu K wyróżnia się ukośnymi słupkami pionowymi łączącymi pas górny z pasem dolnym, do którychdochodzą krzyżulce zbiegające się w połowie wysokości słupka. Ten właśnie środek geometryczny redukuje długość wyboczeniową prętów ściskanych, co pozwala zastosować smuklejsze profile przy zachowaniu pełnej nośności. W halach o rozpiętości powyżej 40 metrów układ K okazuje się jedynym rozsądnym wyborem, ponieważ krzyżulce pracują w nim wyłącznie na rozciąganie, eliminując ryzyko utraty stateczności mimo znacznych długości elementów. Przy prawidłowo zaprojektowanych połączeniach węzłowych kratownica K osiąga sztywność porównywalną z konstrukcją przestrzenną, jednak jej płaska geometria ułatwia transport i prefabrykację. Montaż tego typu dźwigara wymaga precyzyjnego spasowania węzłów w wytwórni, ponieważ każde odchylenie geometryczne przekłada się na miejscowe przemieszczenia prętów pod obciążeniem.

Układ NP to kratownica o nieparallelnych pasach, gdzie pas górny nachylony jest pod kątem odpowiadającym spadkowi dachu. Geometryczna asymetria sprawia, że nośność rozkłada się nierównomiernie między poszczególne pręty elementy w partii kalenicowej pracują pod wyraźnie wyższymi siłami osiowymi niż te przy okapie. Konstrukcje NP stosuje się głównie w budynkach, gdzie zachowanie minimalnej wysokości wnętrza przy okapie ma kluczowe znaczenie dla funkcjonalności. Rozpiętość efektywna takiej kratownicy może przekraczać 50 metrów przy zużyciu stali rzędu 22-30 kg/m² powierzchni dachowej, co czyni ją konkurencyjną cenowo względem dźwigarów strunobetonowych, szczególnie przy znacznych obciążeniach technologicznych od instalacji przemysłowych.

Porównanie układów kratownicowych

Układ Optymalna rozpiętość Zużycie stali (kg/m²) Przekrój głównych profili Odporność na obciążenia skupione Prawidłowa cena (PLN/m²)*
N do 30 m 15-22 HEA, HEB, zamknięte □ Średnia 180-250
W 25-45 m 18-25 HEA, HEB Wysoka 220-300
K 40-60 m 20-30 HEA, HEB, HEM Bardzo wysoka 280-380
NP 35-55 m 22-30 HEA, HEB, RHS Wysoka 260-340

*Ceny orientacyjne dla konstrukcji jednokondygnacyjnej, przy zamówieniu od 500 m², bez transportu ani montażu.

Kiedy kratownica NIE jest właściwym wyborem

Układ N nie sprawdza się przy obciążeniach suwniczych przekraczających 10 kN na koło ani w budynkach, gdzie rozpiętość przekracza 35 metrów bez podparć pośrednich. Nie zaleca się go również w przypadku dachów wielospadowych o kącie nachylenia przekraczającym 15 stopni, ponieważ asymetria obciążeń wywołuje skręcanie pasów dolnych. Krzyżulce jednokierunkowe nie posiadają wtedy rezerwy sztywności niezbędnej do kompensacji nierównomiernego rozkładu sił osiowych w poszczególnych polach kratownicy.

Zarówno kratownica W, jak i K wymagają stężeń montażowych w fazie wznoszenia, zanim obudowa dachowa przejmie funkcję tarczy usztywniającej. Brak tymczasowych stężeń w pasie górnym podczas podnoszenia dźwigara prowadzi do wyboczenia giętno-skrętnego zjawiska, które może doprowadzić do katastrofy budowlanej jeszcze przed oddaniem obiektu do użytku. Projekt wykonawczy powinien zawierać co najmniej trzy etapy stateczności konstrukcji: fazę transportu, fazę montażu z tymczasowymi stężeniami oraz fazę eksploatacyjną po zamontowaniu pokrycia i instalacji.

Projektowanie kratownicy stalowej kluczowe zasady

Proces projektowy kratownicy stalowej rozpoczyna się od precyzyjnego określenia schematu statycznego, czyli sposobu podparcia i rozkładu obciążeń. W halach przemysłowych przyjmuje się najczęściej podpory przegubowe na słupach ramy lub podciągów, co pozwala traktować kratownicę jako belkę wieloprzęsłową swobodnie podpartą. Rzeczywiste warunki podparcia zawsze odbiegają od modelu idealnego sztywność obrotowa podpory wpływa na rozkład momentów zginających w pasach i z tego powodu analizę prowadzi się przy użyciu programów MES, uwzględniając sprężyste zamocowanie węzłów w słupach. Norma PN-EN 1993-1-1 nakłada obowiązek uwzględnienia imperfekcji geometrycznych w postaci przechyłów i zwichrzeń, jednak w typowych halach jednokondygnacyjnych wystarczy wprowadzić mnożnik imperfekcji rzędu 0,005 długości elementu na każdy metr wysokości konstrukcji.

Dobór przekrojów prętów kratownicy wymaga spełnienia warunków nośności i użytkowalności równocześnie. Każdy pręt pracuje przede wszystkim na siłę osiową rozciąganie lub ściskanie dlatego przekrój optymalny to taki, który minimalizuje masę przy zachowaniu wymaganej nośności i sztywności. Pręty rozciągane mogą być smuklejsze niż ściskane, ponieważ nie grozi im wyboczenie, jednak nawet one muszą spełniać warunek ugięcia strzałka ugięcia pasów dolnych pod wypadkowym obciążeniem charakterystycznym nie może przekraczać wartości 1/250 rozpiętości przęsła. Dla rozpiętości 24 metrów oznacza to maksymalne przemieszczenie pionowe rzędu 96 mm, co przy kratownicy typu W o wysokości 1,6 metra oznacza, że smukłość przekroju jest ograniczona nie przez nośność, lecz przez sztywność.

Węzły kratownicy stalowej to najczulsze miejsca całej konstrukcji inżynierowie określają je mianem newralgicznych. W połączeniach spawanych naprężenia koncentrują się wzdłuż spoin czołowych łączących środniki krzyżulców z pasem, co wymaga odpowiedniego kształtowania geometrii węzła zgodnie z wytycznymi Eurokodu 3. Grubość blachy węzłowej dobiera się tak, aby wytrzymała siły przekrojowe prętów oraz aby spoiny pachwinowe mogły przenieść obciążenie metodą pełnego przekroju. Pręty krzyżulców wprowadzające siły do pasa dolnego wymagają dodatkowej analizy na zwichrzenie moment zginający od mimośrodowego działania siły osiowej może wywołać utratę stateczności pasa w płaszczyźnie prostopadłej do płaszczyzny kratownicy. W praktyce projektanci stosują blachę węzłową o grubości minimum 12 mm dla układów N i W oraz minimum 15 mm dla układów K, gdzie siły osiowe w krzyżulcach są wyższe.

Stężenia konstrukcji kratownicowej dzielą się na tarczowe i pasowe, a ich rola polega na zapewnieniu stateczności globalnej oraz lokalnej. Tarcza usztywniająca złożona z płatwi i stężeń kata/rizerzy tworzy przestrzenną sztywność umożliwiającą przeniesienie obciążeń poziomych od wiatru i parcia suwnic. Stężenia w pasie dolnym montuje się w co trzecim lub czwartym polu kratownicy ich zadaniem jest przeciwdziałanie wyboczeniu giętno-skrętnemu pasa dolnego, który pod wpływem sił osiowych i momentów zginających wykazuje tendencję do zwichrania. W halach dwunawowych stężenia krzyżowe w pasie dolnym projektuje się wzdłuż jednej nawy, tworząc subsystem sztywny, podczas gdy druga nawa pozostaje podparta przez ścianę szczytową lub piony stężeń ram portalowych.

Typowe błędy w projektowaniu połączeń

Zbyt cienka blacha węzłowa prowadzi do koncentracji naprężeń i zmęczeniowego pękania spoin. Nieprawidłowe zaokrąglenia geometryczne w otoczeniu otworów mocujących powodują lokalne spiętrzenie naprężeń, szczególnie przy zastosowaniu śrub wysokiej wytrzymałości. Pominięcie wpływu sztywności podpory na rozkład sił osiowych skutkuje niedoszacowaniem momentów zginających w pasie górnym w efekcie kratownica wykazuje nadmierne ugięcia już pod obciążeniami użytkowymi znacznie niższymi od projektowych.

Normy regulujące projektowanie

PN-EN 1993-1-1 określa ogólne zasady projektowania konstrukcji stalowych. PN-EN 1993-1-8 zawiera szczegółowe wytyczne dotyczące projektowania połączeń spawanych i śrubowych. PN-EN 1991-1-3 oraz PN-EN 1991-1-4 definiują obciążenia śniegiem i wiatrem niezbędne do analizy statycznej kratownic dachowych. W przypadku obiektów o podwyższonych wymaganiach ogniowych stosuje się również PN-EN 1993-1-2 określającą zasady projektowania w warunkach pożarowych.

Obudowa kratownicy stalowej nie pełni wyłącznie funkcji osłonowej prawidłowo zaprojektowane pokrycie z blachy trapezowej współpracuje z konstrukcją jako tarcza usztywniająca pas górny. Blacha trapezowa T-35 lub T-55 mocowana do płatwi łącznikami samowiertnymi tworzy przestrzenną sztywność, która redukuje ryzyko wyboczenia giętno-skrętnego pasa górnego nawet o 40% w porównaniu z kratownicą bez takiej współpracy. Wymaga to jednak odpowiedniego rozmieszczenia łączników zalecenia producentów blach mówią o gęstości minimum 2 łączniki na metr bieżący płatwi w strefie skrajnej i minimum 1 łącznik na metr w strefie środkowej pokrycia. Pominięcie tego warunku skutkuje utratą współpracy i drastycznym spadkiem sztywności globalnej konstrukcji.

Montaż kratownicy stalowej wykonanie i kontrola

Prefebrykacja kratownic stalowych w warunkach kontrolowanych wytwórni stanowi fundament jakości montażu na placu budowy. Tolerancje geometryczne elementów gotowych mieszczą się w granicach ±2 mm na długość przęsła oraz ±1 mm na wysokość całkowitą kratownicy, co wymaga stosowania szablonów spawalniczych i automatycznych urządzeń traserskich. Pręty dostarczane na budowę muszą spełniać wymagania certyfikatu 3.1 według normy PN-EN 10204, potwierdzającego właściwości mechaniczne i skład chemiczny stali. Rdzeń problemu tkwi w kontroli jakości spoin każde połączenie spawane powinno przejść badania ultradźwiękowe (UT) lub radiograficzne (RT) zgodnie z zakresem określonym w specyfikacji technicznej obiektu, przy czym dla konstrukcji hal przemysłowych typowy jest poziom II według PN-EN ISO 9712.

Montaż kratownicy stalowej realizuje się etapowo, a kolejność działań determinuje stateczność konstrukcji w trakcie wznoszenia. Pierwszą fazą jest ustawienie podpór tymczasowych pod każdym węzłem pasa dolnego, które zostaną usunięte po zmontowaniu pełnego układu i zamocowaniu stężeń. Podnoszenie dźwigara kratowego przy użyciu dźwigu mobilnego wymaga zachowania minimalnej sztywności geometrycznej w płaszczyźnie pionowej praktyka pokazuje, że smukłość kratownicy N przekraczająca współczynnik 1/20 wysokości do rozpiętości wymaga stosowania belek rozdzielczych rozkładających siły chwytne na minimum trzy punkty podparcia wzdłuż rozpiętości. Brak takiego rozwiązania prowadzi do wyboczenia pasa dolnego podczas podnoszenia zjawisko szczególnie niebezpieczne przy kratownicach o rozpiętości przekraczającej 24 metry.

Po ustawieniu kratownicy w pozycji docelowej rozpoczyna się montaż stężeń i płatwi, który musi postępować symetrycznie względem osi podłużnej hali. Stężenia krzyżowe montuje się na przemian z obu stron kalenicy, aby uniknąć asymetrii obciążeń przekazywanych na pas górny podczas fazy konstrukcji. Płatwie dachowe łączy się z kratownicą za pomocą śrub wysokiej wytrzymałości klasy 8.8 lub 10.9, przy czym luzy montażowe nie mogą przekraczać wartości podanych w projekcie wykonawczym luz powyżej 2 mm w połączeniach śrubowych wymaga stosowania podkładek wyrównawczych lub regulacji za pomocą klinów stalowych. Sztywność połączenia płatwi z kratownicą determinuje warunki brzegowe przyjęte w modelu obliczeniowym luz w tym węźle oznacza, że model belki wieloprzęsłowej jest nieadekwatny do rzeczywistych warunków pracy konstrukcji.

Kontrola geometrii na placu budowy

Parametr Dopuszczalna tolerancja Metoda pomiaru
Strzałka ugięcia pasa dolnego ±15 mm Niwelator lub taśma z obciążnikiem
Różnica wysokości między podporami ±5 mm Niwelator laserowy
Odchylenie osi pionowej słupów H/500, max 30 mm Ciężarek lub teodolit
Szerokość szczeliny kołnierzowej ±2 mm Szczelinomierz

Ryzyka przy niedostatecznej kontroli

Odchylenia geometryczne przekraczające tolerancje prowadzą do redystrybucji sił osiowych w prętach kratownicy. Pręty pracujące w projekcie na rozciąganie mogą znaleźć się w stanie ściskania, co wymusza ich powiększenie przekroju i generuje dodatkowe koszty. Szczeliny kołnierzowe powyżej 4 mm utrudniają poprawne spasowanie śrub wysokiej wytrzymałości, obniżając nośność połączenia nawet o 30%. Odchylenia pionowe słupów przekraczające H/300 powodują powstawanie momentów zginających w kratownicach, które nie były uwzględnione w modelu obliczeniowym.

Zabezpieczenie antykorozyjne kratownicy stalowej realizuje się systemowo:oczyszczenie strumieniowo-ścierne do stopnia Sa 2½ według normy PN-EN ISO 8501-1, naniesienie farby podkładowej cynkowej o grubości minimum 60 mikrometrów oraz powłoki nawierzchniowej epoksydowej lub poluretanowej o grubości 80-120 mikrometrów łącznie. W środowiskach korozyjnych klasy C3 według PN-EN ISO 12944, typowych dla hal przemysłowych z emisją pary wodnej, całkowita grubość powłoki powinna wynosić minimum 200 mikrometrów. System malarski nanosi się przed transportem na plac budowy, jednak każde uszkodzenie powłoki powstałe podczas transportu lub montażu wymaga natychmiastowej naprawy odsłonięta stal bez powłoki cynkowej koroduje w ciągu kilku tygodni nawet w warunkach normalnej wilgotności powietrza. Przed montażem pokrycia dachowego należy wykonać kontrolę grubości powłoki wandą elektrokinetyczną minimalna wartość nie może być niższa niż 80% grubości nominalnej.

Ostateczna kontrola odbiorowa obejmuje weryfikację zgodności z dokumentacją powykonawczą, pomiary geometrii oraz dokumentację fotograficzną wszystkich połączeń spawanych. Protokół odbioru powinien zawierać wyniki badań nieniszczących spoin, protokoły dokręcania śrub wysokiej wytrzymałości metodą momentową lub wydłużeniową oraz świadectwa materiałowe dostarczonych elementów. Brak kompletnej dokumentacji technicznej uniemożliwia późniejsze ubieganie się o gwarancję producenta w przypadku awarii konstrukcji. Warto zaznaczyć, że kontrola jakości spoin nie poprzestaje na badaniach w wytwórni normy PN-EN 1090-2 wymagają badania minimum 20% połączeń wykonywanych na placu budowy metodą ultradźwiękową, szczególnie w strefach wysokich naprężeń węzłów kratownicy.

Przy zamówieniu kratownicy stalowej warto zapytać dostawcę o zakres badań NDT w cenie oraz możliwość wizualnej inspekcji wytwórni przed wysyłką elementów na plac budowy. Pozwala to wychwycić błędy wykonawcze jeszcze przed poniesieniem kosztów transportu i montażu, kiedy korekta przekrojów lub połączeń jest najmniej kosztowna.

Decyzja między kratownicą stalową a alternatywnym rozwiązaniem, jakim są dźwigary strunobetonowe, zależy od specyfiki obiektu i warunków eksploatacyjnych. Dźwigary strunobetonowe oferują przewagę w przypadku obiektów wymagających odporności ogniowej rzędu R180, gdzie konstrukcja stalowa wymagałaby kosztownych systemów ochrony pasywnej. Jednak przy rozpiętościach do 40 metrów i standardowych wymaganiach ogniowych R60 kratownica stalowa pozostaje rozwiązaniem optymalnym pod względem masy, szybkości montażu i łącznego kosztu cyklu życia obiektu. Orientacyjny koszt konstrukcji kratownicowej z montażem kształtuje się na poziomie 350-550 PLN za metr kwadratowy powierzchni dachu dla hal o powierzchni powyżej 1000 m², podczas gdy dźwigary strunobetonowe generują koszty rzędu 450-700 PLN/m² przy uwzględnieniu cięższych fundamentów i wolniejszego montażu.

Kratownica stalowa Pytania i odpowiedzi

Co to jest kratownica stalowa i gdzie się ją stosuje?

Kratownica stalowa to konstrukcja nośna wykonana z profili stalowych, tworząca układ kratowy, który umożliwia przenoszenie dużych obciążeń przy niewielkim zużyciu materiału. Stosuje się ją głównie w halach przemysłowych, magazynach oraz przy budowie dachów w dużych rozpiętościach.

Jakie są główne zalety kratownic stalowych w porównaniu z dźwigarami pełnościennymi?

Kratownice stalowe są lżejsze, sztywniejsze i pozwalają na uzyskanie większych rozpiętości przy mniejszym zużyciu stali. Dzięki otwartej geometrii łatwiej je montować, a ich elementy można prefabrykować.

Jakie typy układów geometrycznych stosuje się w kratownicach stalowych dachowych (N, W, K, NP)?

Najczęściej używane układy to N (trójkątny), W (wiązkowy), K (krzyżowy) oraz NP (nowy profil). Wybór zależy od wymagań dotyczących rozpiętości, obciążenia i estetyki konstrukcji.

Na czym polega projektowanie połączeń i rozparcia w kratownicach stalowych?

Projektowanie połączeń obejmuje dobór śrub, spawów lub nitów, które przeniosą siły między prętami. Rozparcie (usztywnienie) polega na dodaniu stężeń w pasie dolnym i górnym, aby zapobiec wyboczeniu i zapewnić stabilność całej konstrukcji.

Kiedy lepszym rozwiązaniem jest zastosowanie dźwigarów strunobetonowych zamiast kratownicy stalowej?

Dźwigary strunobetonowe są korzystniejsze w przypadku dużych obciążeń stałych, gdy wymagana jest wysoka odporność na ogień oraz gdy warunki gruntowe nie pozwalają na stalowe fundamenty. Kratownica stalowa sprawdza się lepiej w lekkich konstrukcjach o dużych rozpiętościach.
