Rodzaje kratownic: typy i klasyfikacja

Jeśli kiedykolwiek zastanawiałeś się, dlaczego hale przemysłowe czy mosty wyglądają tak lekko, a jednocześnie wytrzymują ogromne obciążenia, to kratownice są kluczem do tej zagadki. W tym artykule przyjrzymy się stalowym dźwigarom kratowym, ich różnicom między modelem teoretycznym a rzeczywistością, rodzajom systemowym takim jak K1, K2 i K3, a także geometrii, typom skratowania i kluczowym elementom konstrukcyjnym. Rozłożymy to na czynniki pierwsze, byś zrozumiał, jak te konstrukcje kształtują współczesne budownictwo, krok po kroku, bez zbędnych komplikacji.

• Stalowe dźwigary kratowe
• Kratownice teoretyczne a rzeczywiste
• Rodzaje kratownic systemowych
• Typy kratownic K1-K3
• Geometria obrysu kratownic
• Typy skratowania kratownic
• Elementy konstrukcyjne kratownic
• Pytania i odpowiedzi o rodzajach kratownic

Stalowe dźwigary kratowe

Stalowe dźwigary kratowe, potocznie zwane kratownicami, to fundament wielu konstrukcji halowych i mostowych, gdzie liczy się optymalne wykorzystanie materiału. Składają się z prętów połączonych w węzłach, tworząc sztywną strukturę przenoszącą obciążenia głównie osiowo. Dzięki temu rozkładają siły na pas górny, dolny i poprzeczki, minimalizując zużycie stali przy dużych rozpiętościach. W praktyce stosuje się je w dachach hal o szerokościach przekraczających 20 metrów, gdzie pełne belki byłyby zbyt ciężkie. Ich lekkość ułatwia montaż i obniża koszty fundamentów.

W budownictwie przemysłowym kratownice stalowe dominują ze względu na możliwość prefabrykacji. Produkuje się je z kształtowników giętych na zimno lub dwuteowników, co pozwala na precyzyjne dopasowanie przekrojów do sił wewnętrznych. Pas górny zazwyczaj przyjmuje obciążenia ściskające, dolny rozciągające, a słupki i krzyżulce stabilizują całość. Należy pamiętać, że ich projektowanie zaczyna się od założeń kratownicowych, ale kończy zaawansowanymi analizami. W halach wielonawowych układają się w systemy z płatwiami i stężeń.

Popularność stalowych dźwigarów kratowych wynika z ekonomii materiału. Przy rozpiętościach 30-50 metrów masa własnej konstrukcji spada nawet o 40% w porównaniu do pełnych belek. Stosuje się je w połączeniu z blachami trapezowymi na przekryciach. Węzły montażowe projektuje się z płytek lub kątowników, zapewniając sztywność. Z doświadczenia widzę, jak te elementy rewolucjonizują projekty logistycznych centrów.

Kratownice teoretyczne a rzeczywiste

Kratownice teoretyczne zakładają idealne warunki: pręty przenoszą siły wyłącznie osiowo, węzły są bezsztywnościowe i beztarciowe. W rzeczywistości stalowe kratownice odbiegają od tego modelu, wprowadzając imperfekcje jak sztywność węzłów czy lokalne wyboczenia. Dlatego metody kratownicowe służą tylko do wstępnego projektowania, wymagając potem weryfikacji normami imperfekcyjnymi. Różnica ta wpływa na obliczenia smukłości prętów i stateczności całej konstrukcji. Praktyczne kratownice muszą spełniać warunki wyższe niż model idealny.

W teorii kratownica statycznie wyznaczalna spełnia równanie m + 3 = 2w, gdzie m to liczba prętów, w węzłów. Rzeczywiste konstrukcje stalowe mają nadmiar prętów dla redundancji, co komplikuje analizę. Pas górny ściskany może wyboczyć się mimo obliczeń osiowych, stąd konieczność sprawdzania na ścinanie i momenty. Blachy w węzłach wprowadzają dodatkowe sztywności, zmieniając rozkład sił. Projektanci muszą balansować między prostotą teorii a rygorem praktyki.

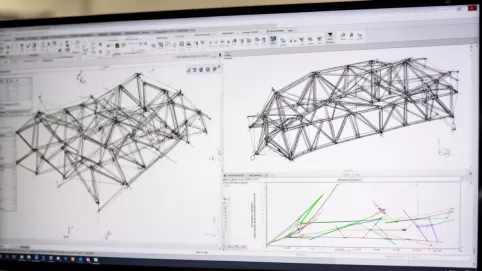

Porównując obie, teoretyczna kratownica służy do szybkich szacunków rozpiętości i sił głównych. Rzeczywista wymaga modelowania MES z uwzględnieniem imperfekcji geometrycznych i materiałowych. W halach efekt ten widoczny jest w stężeniach skrajnych, gdzie K1 różni się od modelu. Należy stosować metody optymalizacyjne dla przekrojów. Taka świadomość zapobiega błędom w projektowaniu wstępnym.

Kluczowe różnice w tabeli:

Rodzaje kratownic systemowych

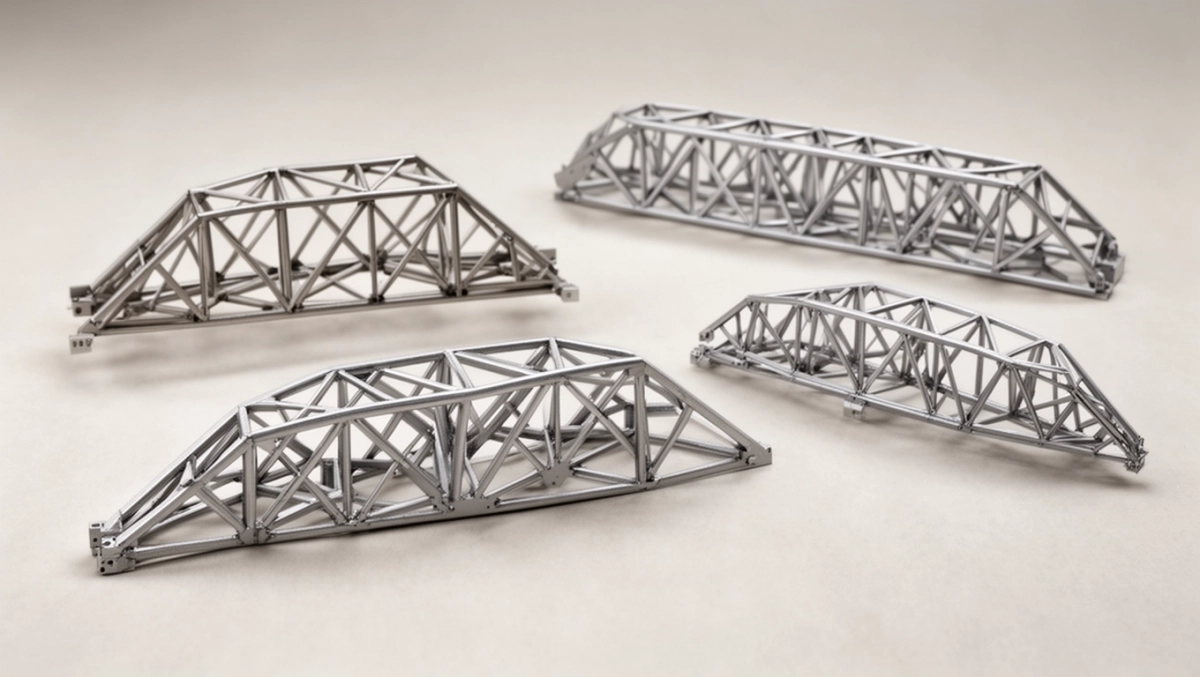

Rodzaje kratownic systemowych klasyfikuje się ze względu na płaszczyznę: płaskie i przestrzenne. Płaskie kratownice stosuje się w dachach halowych, przenosząc obciążenia w jednej płaszczyźnie. Przestrzenne, jak piramidy czy kopuły, rozkładają siły w trzech wymiarach, idealne dla dużych aren. Trójkątne kratownice o pasach równoległych dominują w mostach i dachach. Systemowe podziały uwzględniają pola halowe: skrajne, przedskrajne i pośrednie.

W systemach halowych kratownice dzielą się na wiązary główne i pomocnicze. Płaskie o pasach równoległych, jak typ Warrena, minimalizują liczbę prętów. Przestrzenne stosuje się w stropodachach modułowych. Klasyfikacja obejmuje też kratownice trapezowe i równoległoboczne. Wybór zależy od rozpiętości i obciążeń wiatrem. Należy dostosować do geometrii hali.

Trójkątne kratownice zapewniają statyczną wyznaczalność dzięki trójkątom sztywnych. O pasach równoległych pasują do prostych dachów. Przestrzenne redukują wysokość konstrukcji. W praktyce systemowe rodzaje optymalizują transport i montaż. Pokazano ich efektywność w dużych obiektach logistycznych.

Typy kratownic K1-K3

Typy kratownic K1-K3 definiują pola hal skrajne i pośrednie w systemach ustrojowych. K1 to kratownica skrajna, obsługująca stężenia brzegowe hali. K2 jako przedskrajna przejmuje siły z sąsiednich pól. K3 pośrednia wypełnia środkowe przęsła. Te podziały ułatwiają projektowanie stężeń kratowych. Różnice w geometrii wpływają na rozpiętości i przekroje prętów.

K1 charakteryzuje się krótszymi pasami górnymi ze względu na skosy dachowe. W K2 wysokość kratownicy maleje ku krawędzi. K3 ma symetryczną geometrię dla równomiernych obciążeń. Należy projektować węzły z blaszek dla każdej. Ich zastosowanie w halach wielonawowych optymalizuje masę.

Porównanie rozpiętości typów K1-K3

Dla wizualizacji różnic w rozpiętościach typowych hal:

W praktyce K1 wymaga wzmocnionych krzyżulców na końcach. K3 pozwala na dłuższe przęsła dzięki równoległym pasom.

Geometria obrysu kratownic

Geometria obrysu kratownic określa kształt pasów górnego i dolnego, wpływając na stateczność i rozpiętość. Najczęściej trapezowy obrys pasuje do dachów spadkowych, równoległobokowy do poziomych. Wysokość kratownicy powinna wynosić 1/10-1/15 rozpiętości dla optymalnej sztywności. Długość prętów ogranicza smukłość do 120-150. Pokazano, że geometria minimalizuje momenty w węzłach.

W trapezowych kratownicach pas górny skraca się ku środkowi, redukując ściskanie. Równoległe pasy upraszczają produkcję, ale zwiększają wysokość. Geometria obrysu wpływa na kąty skratowania, optymalnie 45-60 stopni. Należy uwzględnić długość transportową, max 18 m. W halach geometria dopasowana do płatwi.

Parametry geometryczne: rozpiętość L, wysokość h = L/12, liczba pól 8-12. Obrys trójkątny dla mostów wiszących. Wpływ na bezwładność przekrojów pasów. Projektowanie zaczyna od szkicu obrysu.

• Trapezowy: dla dachów, optymalny na ściskanie
• Równoległobokowy: prosty montaż
• Trójkątny: minimalna masa

Typy skratowania kratownic

Typy skratowania kratownic to układy krzyżulców i słupków: X, Warrena, N czy podwójne. Skratowanie X stosuje się w pasach dolnych dla prostoty. Warrena z pojedynczymi prętami diagonalnymi redukuje materiał o 20%. N-kształtne dla wysokich obciążeń ścinających. Wybór zależy od rozpiętości i sił wewnętrznych.

W kratownicach Warrena pręty diagonalne zmieniają kierunek, równoważąc ściskanie i rozciąganie. Typ X wzmacnia węzły na ścinanie. Podwójne skratowanie dla dużych rozpiętości powyżej 40 m. Należy sprawdzać smukłość krzyżulców. Pokazano efektywność w mostach drogowych.

Porównanie typów skratowania

Krzyżulce w skratowaniu zimnogiętych kształtowników. Optymalizacja pod kątem produkcji.

W dużych kratownicach łączy się typy, np. Warrena z X na końcach. Wpływ na długość prętów i montaż.

Elementy konstrukcyjne kratownic

Elementy konstrukcyjne kratownic to pas górny, dolny, słupki i krzyżulce. Pas górny z dwuteowników lub blach giętych przyjmuje ściskanie. Dolny z kątowników lub rur na rozciąganie. Słupki pionowe stabilizują pasy, krzyżulce przenoszą ścinanie. Przekroje dobiera się na podstawie sił osiowych z teorii kratownicowej.

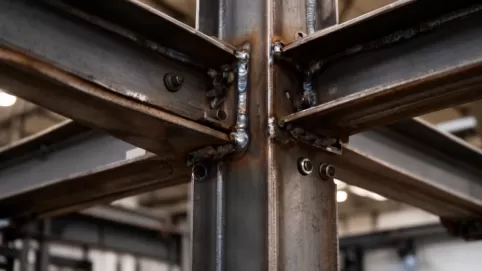

Węzły kratownic łączy się spawami lub śrubami z blaszkami węzłowymi. Pas górny wymaga dużych bezwładności na wyboczenie. Krzyżulce z profili zamkniętych minimalizują smukłość. Należy sprawdzać klasy stali S235-S355. W praktyce pasy wykonuje się z kształtowników zimnogiętych.

Słupki w kratownicach o pasach równoległych mają stałą długość. Krzyżulce diagonalne optymalnie pod 45 stopni. Elementy montażowe jak kołnierze ułatwiają prefabrykację. Pokazano w rysunkach detale węzłów.

• Pas górny: Ściskany, dwuteowniki
• Pas dolny: Rozciągany, kątowniki
• Słupki: Pionowe, stabilizacja
• Krzyżulce: Diagonalne, ścinanie

Projektowanie elementów uwzględnia normy Eurokodu 3. Optymalizacja przekrojów pod kątem masy i kosztów. W halach elementy kratownic integrują z płatwiami.

Pytania i odpowiedzi o rodzajach kratownic

• Jakie są główne rodzaje kratownic?

  Kratownice dzielą się przede wszystkim na płaskie i przestrzenne. W grupie płaskich wyróżnia się konstrukcje trójkątne oraz o pasach równoległych. Popularne typy strukturalne to kratownice typu X i kratownica Warrena, stosowane w zależności od rozpiętości i obciążeń.

• Jakie elementy konstrukcyjne występują w kratownicach?

  Podstawowe elementy to pas górny i dolny, które tworzą główną belkę nośną, słupki łączące pasy pionowo oraz krzyżulce, odpowiedzialne za przenoszenie sił poprzecznych i stabilizację konstrukcji.

• Co to są kratownice K1, K2 i K3 w budownictwie halowym?

  W systemach halowych K1 to kratownica skrajna definiująca pola hal skrajne, K2 kratownica przedskrajna dla pól przedskrajnych, a K3 kratownica pośrednia dla pól wewnętrznych. Te typy są kluczowe dla konstruowania stężeń kratowych.

• Czym różnią się kratownice teoretyczne od rzeczywistych stalowych dźwigarów kratowych?

  Kratownice teoretyczne spełniają idealne założenia, jak bezsztywność węzłów i wyłącznie siły osiowe w prętach. Rzeczywiste stalowe konstrukcje są ustrojami prębowymi z imperfekcjami, wymagającymi weryfikacji metodami imperfekcyjnymi po wstępnym projektowaniu.
