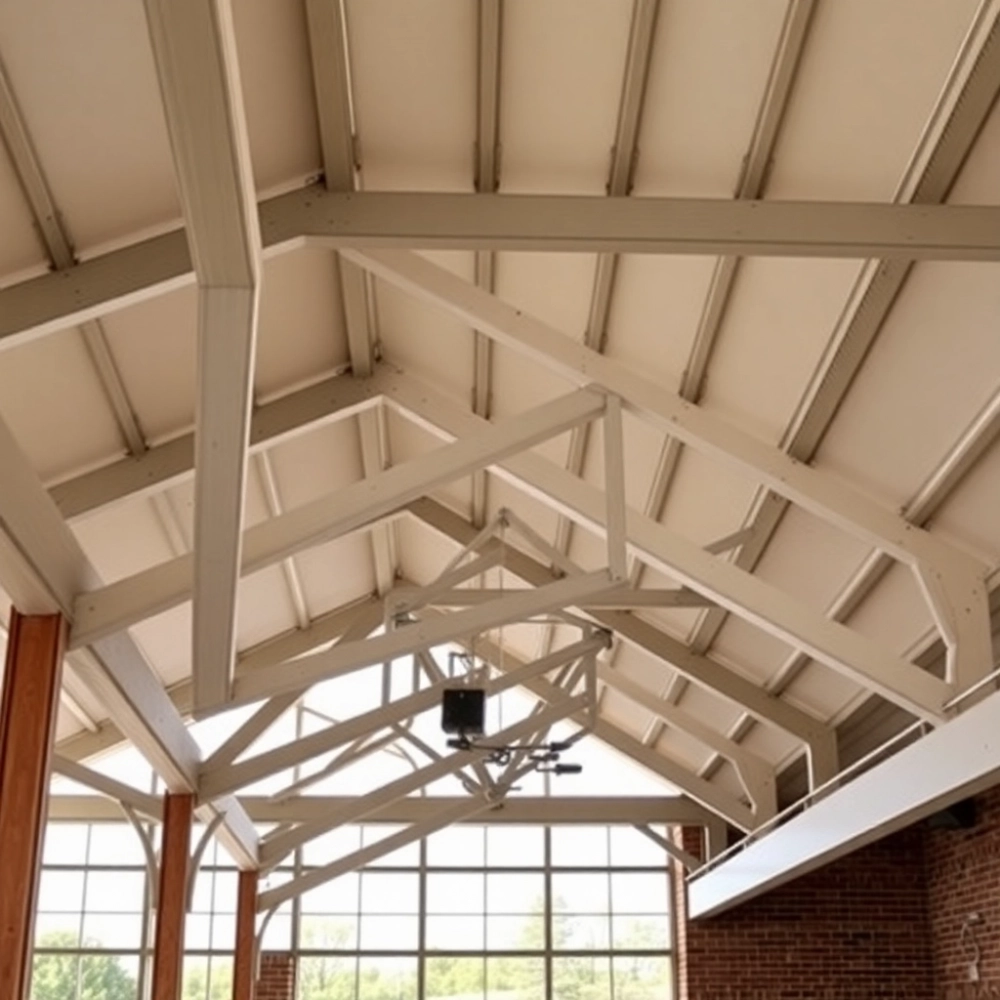

Kratownica na dach jednospadowy: jaki profil naprawdę utrzyma wiatę

Jaki profil na kratownicę dachową: 60x40x3 czy 80x80

Przy rozpiętości do 7 m profil 50x50x3 spisuje się zaskakująco dobrze, o ile rozstaw kratownic nie przekracza 1,2 m. Ścianka 3 mm przenosi ściskające naprężenia pasa górnego w sposób, którego cieńsza blacha po prostu nie udźwignie przy obciążeniu śniegiem wynoszącym 80-120 kg/m² w polskich strefach klimatycznych. W rozmiarze 60x40x3 zyskujesz smuklejszy profil, łatwiejszy w pozycjonowaniu na „sztorc", a jednocześnie zachowujesz zapas nośności dla dachów o kącie nachylenia 5-15°.

• Jaki profil na kratownicę dachową: 60x40x3 czy 80x80
• Kratownica z rury czy profilu co spawa się łatwiej
• Gotowe kratownice ocynkowane z rozbiórki: kiedy się opłacają
• Krok po kroku: spawanie kratownicy na wiatę 6-11 m
• Ile kosztuje wiata 6,5 × 6 m w 2024
• Normy i przepisy, które warto znać
• Mini-kalkulator: dobrać wysokość kratownicy

Rozpiętość 7-10 m wymaga już poważniejszego przekroju, czyli 60x40x3 lub 80x40x3. Pierwszy wariant jest lżejszy, tańszy i spawa się go wygodniej, bo mniejsza masa elektrody to mniejsze odkształcenia termiczne. Drugi daje większy moment bezwładności przy tej samej wysokości, więc ugięcie spada o około 20-30% przy identycznym obciążeniu użytkowym. Przy dachu jednospadowym pokrytym blachą trapezową T18 lub T20 różnica w cenie materiału zwraca się w postaci mniejszej liczby podpór pośrednich.

Naprawdę ciężka rozpiętość, czyli 11-16 m, wymaga już profili 80x80x5 lub 100x100x4. Takie kratownice projektuje się przeważnie jako dwuprzęsłowe lub z dodatkowym wzmocnieniem w środku, bo sam profil zamienia się w drogą belkę, a nie oszczędne rozwiązanie. Z mojego doświadczenia wynika, że przy 12 m lepiej postawić dwa dźwigary 80x40x3 na słupie pośrednim niż jedną kratownicę 80x80x5, która waży 180 kg i wymaga dźwigu.

Kluczowe proporcje geometryczne

Wysokość kratownicy w świetle powinna wynosić od 1/15 do 1/20 rozpiętości, liczonej w osiach podpór. Dla 6,5 m oznacza to 32-43 cm, więc praktycy zaokrąglają w górę do 40 cm, by zostawić zapas na ewentualne dociążenie pokrycia. Krótsza kratownica ugina się bardziej, bo moment bezwładności rośnie z kwadratem wysokości, nie liniowo.

Rozstaw węzłów (miejsc, gdzie spotykają się skosy) warto utrzymać w przedziale 50-70 cm. Gęstsze węzły rozdrabniają siły, cieńsze pręty skratowania spisują się więc lepiej, a jednocześnie łatwiej ułożyć pas górny bez widocznych załamań. Trójkąty równoramienne przy rozstawie 60 cm dają kąt skosu 50-60°, optimum dla spawania w pozycji podolowej.

Kratownica z rury czy profilu co spawa się łatwiej

Rura okrągła fi 60x3 kosztuje około 400 zł za sztukę przy rozpiętości 6 m i wielu majsterkowiczów wybiera ją ze względu na cenę. Problem pojawia się przy łączeniu pasa dolnego ze skosami, bo styk płaskownika z walcem wymaga żłobienia lub spłaszczenia końców. Bez tego spaw jest punktowy, a naprężenia skupiają się na krawędzi, gdzie stal styka się z powietrzem.

Profil zamknięty prostokątny ma płaskie ścianki, więc spaw nakłada się równomiernie na całej długości styku. Spoina nośna pracuje wówczas na ścinanie, a nie na odrywanie, co przekłada się na wyższą nośność zmęczeniową przy obciążeniach zmiennych, jakim podlega dach jednospadowy. Dodatkowo prostokąt łatwo ustawić na stole warsztatowym, rura się toczy.

Kratownica stalowa z rury fi 60x3 sprawdza się przy wiatach na maszyny rolnicze, gdzie obciążenie śniegiem jest mniejsze, a rozpiętość nie przekracza 6 m. Powyżej tej wartości rura zaczyna się wyboczać w pasie górnym, bo promień bezwładności okrągłego przekroju jest niższy niż prostokątnego o porównywalnej powierzchni. Norma PN-EN 1993-1-1 dopuszcza takie rozwiązania, ale wymaga obliczeń stateczności, które rzadko kto wykonuje amatorsko.

Kiedy rura wygrywa z profilem

Wiata na drewno opałowe, zadaszenie tymczasowe, konstrukcja sezonowa, wszystko to pola, gdzie rura fi 60x3 daje radę. Mniejszy koszt materiału (nawet o 40% w stosunku do profilu 60x40x3) rekompensuje trudniejsze spawanie. Wystarczy szlifierka z tarczą lamelową, by naciąć rurę wzdłuż i zrolować ją na płasko, uzyskując coś na kształt widełek do spasowania skosu.

Profil zamknięty wygrywa zawsze wtedy, gdy kratownica ma być wielokrotnie montowana i demontowana. Płaskie ścianki nie odkształcają się przy przenoszeniu, a otwory technologiczne wierci się bez poślizgu wiertła. Przy rozbieralnych wiatach magazynowych to różnica między 30 minutami a dwoma godzinami pracy na jedną kratownicę.

Gotowe kratownice ocynkowane z rozbiórki: kiedy się opłacają

Hale rolnicze, magazyny, stare zadaszenia sortowni, wszystko to źródła kratownic, które po demontażu trafiają na rynki wtórne. Cena 280-350 zł za sztukę przy rozpiętości 6-8 m wydaje się okazją, ale wymaga dokładnego sprawdzenia stanu powłoki cynkowej. Warstwa cynku 80-100 µm wytrzymuje 25-40 lat w środowisku wiejskim, lecz uszkodzenia mechaniczne przy rozbiórce potrafią zdzierać całą ochronę do gołej stali.

Kratownica gotowa z rozbiórki ma jedną zasadniczą zaletę: cynk ogniowy każdego elementu, łącznie z węzłami, chroni miejsca, do których domowa spawarka nie dotrze. Oczynkowanie pograżone (zanurzeniowe) nakłada 4-6 mg powłoki na cm², co klasyfikuje ją jako kategorię C3 wg PN-EN ISO 12944. W atmosferze miejskiej i wiejskiej z powodzeniem wytrzymuje ponad 30 lat.

Ryzyko kupna kratownicy z rozbiórki dotyczy przede wszystkim trudnych do wykrycia uszkodzeń pasa dolnego. Belka ściskana bywa wyboczona na skutek błędów montażowych, niewidocznych z boku. Warto mierzyć prostoliniowość struną naciągniętą wzdłuż profilu, dopuszczalna strzałka ugięcia to 1/500 długości, czyli 1,2 cm na 6 m. Przekroczenie oznacza, że dźwigar pracował przez lata w stanie sprężysto-plastycznym i nowe obciążenia mogą go dokończyć.

Jak rozpoznać dobrą kratownicę z odzysku

Sprawdź węzły: w dobrych kratownicach spawy są wypukłe, lekko wklęsłe, z widocznymi śladami przetopienia. Spawy płaskie, matowe, z widoczną siatką drobnych pęknięć, to efekt naprawy po pęknięciu, który dyskwalifikuje element.

Skontroluj pas dolny w poszukiwaniu śladów korozji kontaktowej. Biały nalot, rdza pomarańczowa, łuszczenie, wszystko to sygnały, że cynk zaczął już odchodzić. Wystarczy odrobina wilgoci między pasem a skosem, by po 10 latach pojawiły się wżery o głębokości 1-2 mm, a to już połowa ścianki profilu 60x40x3.

• Mierz długość i sprawdzaj przekątne (różnica max 1 cm na 6 m).
• Licz węzły i rozstaw: typowe 6-8 węzłów na 6 m.
• Oglądaj przekroje końcowe: czyste cięcie bez wypaleń.
• Pytaj o dokumentację: projekt, obciążenia, rok montażu.

Krok po kroku: spawanie kratownicy na wiatę 6-11 m

Cały proces zaczyna się od cięcia profili pod kątem 45°, co pozwala uzyskać estetyczne styki bez konieczności fazowania. Półautomat spawalniczy z drutem 0,8 mm, wsadem SG2, sprawdza się tu najlepiej, bo umożliwia spawanie w pozycji podolowej z minimalnym odkształceniem. Spawarka elektrodowa MMA też da radę, ale trzeba liczyć się z większą ilością żużla i koniecznością czyszczenia każdej spoiny szczotką drucianą.

Pas dolny układa się na płaskim podłożu, najlepiej na betonie lub płycie stalowej, która odprowadza ciepło. Pierwszą czynnością jest kontrola geometrii: różnica przekątnych nie może przekraczać 2 mm na 6 m rozpiętości. Przy większym błędzie późniejsze naprężenia spawalnicze wykrzywią gotową kratownicę w łuk, którego nie da się już skorygować.

Skosy wstawiane są w węzłach co 50-70 cm, najpierw na sucho, z lekkim pasowaniem młotkiem. Spoinę prowadzi się w dwóch przejściach: pierwszy gra wypełnienie, drugi lico. Przy ściance 3 mm wystarczy spoina o grubości 4 mm, przetopienie kontrolowane przez kolor jeziorka, który powinien być jasnożółty, nie czerwony. Czerwony odcień oznacza za mało ciepła, spaw będzie porowaty.

Pas górny i kontrola po spawaniu

Pas górny nakłada się po zamontowaniu wszystkich skosów i ich wstępnym sczepieniu. Geometria sprawdzana jest ponownie, tym razem na płask, z użyciem lasera krzyżowego. Dopuszczalna odchyłka wysokości w środku rozpiętości to 10 mm dla 6 m, proporcjonalnie więcej dla dłuższych kratownic.

Po zakończeniu spawania kratownicę trzeba kontrolować na obecność pęknięć i podtopień. Pomaga tu metoda penetracyjna (kapilarna) lub po prostu oględziny z lupą 10×. Każdy defekt powyżej 3 mm wymaga wycięcia i ponownego spawania, mniejszy można zaspawać od nowa, stosując wypływkę o długości co najmniej 50 mm.

Antykorozja

Farba podkładowa alkidowa (czerwona tlenkowa) nakładana w dwóch warstwach po 40 µm, daje przyzwoitą ochronę na 8-10 lat. Lepszą opcją jest pojedyncza warstwa farby poliuretanowej 80 µm, która wytrzymuje 15-20 lat bez konieczności odnawiania. Cynkowanie na zimno w sprayu (bogate w cynk, 95% Zn) jest droższe, ale najtrwalsze, bo odtwarza powłokę ogniową lokalnie, w miejscach, które tego potrzebują.

Ścianka 2 mm odpada na dach jednospadowy. Pod obciążeniem śniegiem 100 kg/m² profil 50x50x2 ugina się o 3-4 cm, pęka w węzłach po dwóch zimach. Ścianka 4 mm jest z kolei ekonomicznie nieuzasadniona: droższa o 30%, a różnica w nośności możliwa do uzyskania gęstszym skratowaniem przy profilu 3 mm.

Ile kosztuje wiata 6,5 × 6 m w 2024

Kosztorys rozkłada się na cztery główne pozycje, każda z własnym marginesem błędu. Kratownice to 40% budżetu, pokrycie dachowe 30%, słupy z fundamentami 25%, robocizna i farba ostatnie 5%. Przy rozstawie kratownic co 1,2 m potrzebne są 4 sztuki, czyli około 2800 zł za dźwigary przy profilu 50x50x3.

Słupy 100x100x3 o długości 3 m, osadzone w stopach fundamentowych 30×30 cm, kosztują około 1500 zł z betonem i kotwami. Pokrycie z blachy trapezowej T18 w kolorze antracytowym, z kapinosem, wkrętami farmerkami i uszczelkami, to wydatek rzędu 3000 zł przy powierzchni 39 m². Sumarycznie wiata na maszyny rolnicze schodzi się w okolice 7300 zł, o ile spawasz sam i masz dostęp do prądu trójfazowego.

Droższy wariant, z ocynkowanymi kratownicami z rozbiórki i blachą T20 z posypką, podnosi koszt do 9500-11000 zł. W tej konfiguracji trwałość pokrycia sięga 30 lat, a kratownice nie wymagają odnawiania przez cały okres eksploatacji. Amortyzacja w przypadku wiaty na maszyny rolnicze używanej 20 lat wynosi więc 450-550 zł rocznie, kwota znacznie niższa niż wynajem powierzchni magazynowej u sąsiada.

Czego unikać przy budowie wiaty

Sam profil między słupami, bez kratownicy, przy rozpiętości 6 m i obciążeniu śniegiem, ugina się o 2-3 cm w ciągu pierwszej zimy. Po pięciu latach ugięcie sięga 5 cm, blacha zaczyna falować, wkręty farmerki się wyrywają. Koszt wymiany takiego dachu jest trzykrotnie wyższy niż różnica w cenie między belką pełną a kratownicą.

Rozstaw kratownic rzadziej niż co 1,2 m przy pokryciu T18 zmusza do stosowania blachy grubszej (T20/T35) lub gęstszego łata. Przy rozstawie co 1,5 m T18 ugina się pod stopą człowieka, co utrudnia montaż i późniejsze czyszczenie rynien.

Normy i przepisy, które warto znać

Projektowanie kratownic stalowych w Polsce opiera się na Eurokodzie 3 (PN-EN 1993-1-1), który definiuje klasy przekrojów, warunki podparcia i dopuszczalne ugięcia. Ugięcie pionowe kratownicy dachowej nie powinno przekraczać L/200, czyli 3,25 cm dla 6,5 m. Wgłębienie trwałe po odciążeniu musi być mniejsze niż 1/500 rozpiętości, czyli 1,3 cm.

Obciążenie śniegiem zależy od strefy klimatycznej i wysokości nad poziomem morza. Mapa stref w PN-EN 1991-1-3 wskazuje, że większość Polski centralnej i wschodniej leży w strefie 3, gdzie wartość charakterystyczna obciążenia wynosi 1,2 kN/m² przy dachu jednospadowym o kącie 5°. Po uwzględnieniu współczynnika kształtu dachu i współczynnika konwersji na ciężar śniegu mokrego realne obciążenie sięga 1,8-2,0 kN/m².

Prawo budowlane (ustawa z 7 lipca 1994 r.) zwalnia z obowiązku pozwolenia na budowę wiat o powierzchni do 35 m², wiaty rolnicze do 50 m². Konstrukcja większa wymaga projektu budowlanego i kierownika budowy, choć w praktyce rzadko kto się tym przejmuje przy wiatach na maszyny. Odpowiedzialność za bezpieczeństwo spoczywa na właścicielu, więc warto mieć chociaż szkic obliczeniowy w szufladzie.

Mini-kalkulator: dobrać wysokość kratownicy

Przy rozpiętości 6 m wysokość kratownicy powinna wynosić 30-40 cm, najczęściej 35 cm. Przy 7 m wzrasta do 40 cm, przy 8 m do 45 cm. Rozpiętość 9 m wymaga 50 cm, a 10 m nawet 55 cm. Powyżej 10 m warto rozważyć kratownicę dwuprzęsłową lub podparcie pośrednie, bo sama wysokość 60 cm daje już kształt niepraktyczny w transporcie.

Rozstaw słupów zależy od pokrycia. Blacha T18 bez łata toleruje 1,2 m, z łatem z łat 4×6 cm co 60 cm udźwignie 1,5 m. Blacha T35 trzyma się na 1,8 m bez dodatkowej podkonstrukcji. W praktyce rolniczej dominuje rozstaw 1,2 m, najbardziej uniwersalny i tańszy w rozwiązaniu materiałowym.

Sprawdź proporcję: jeśli stosunek wysokości do rozpiętości spada poniżej 1/20, kratownica zaczyna pracować jak belka, nie jak dźwigar kratowy. Tracisz wówczas główną zaletę rozwiązania, mniejsze zużycie stali, a zyskujesz wszystkie wady wykonawcze: trudne spawanie grubych skosów, ryzyko wyboczenia pasa górnego, konieczność stężeń.

Podane ceny materiałów i robocizny odpowiadają przeciętnym warunkom rynkowym w 2024 r. i mają charakter orientacyjny. Rzeczywiste wartości różnią się w zależności od regionu, dostawcy i sezonu. Przy większych rozpiętościach lub nietypowych obciążeniach (panele fotowoltaiczne, suwnice, dach zielony) zalecana jest konsultacja z projektantem konstrukcji stalowych.

Źródła danych: PN-EN 1993-1-1 (Eurokod 3, projekt.sejm.gov.pl), PN-EN 1991-1-3 (obciążenie śniegiem, pn-EN 1991), PN-EN ISO 12944 (ochrona przed korozją, Polski Komitet Normalizacyjny, pkn.pl), ustawa z dnia 7 lipca 1994 r. Prawo budowlane (isap.sejm.gov.pl), cenniki materiałowe z hurtowni stali w Polsce Centralnej, kalkulacje własne.
