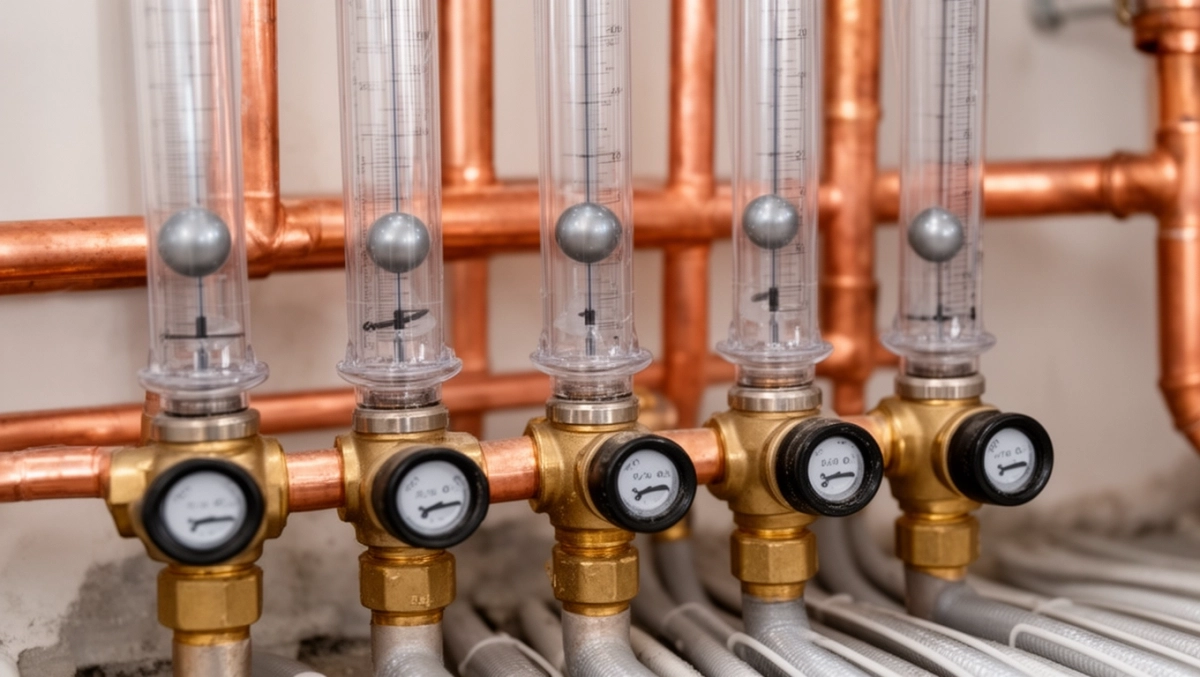

Jak ustawić rotametry w podłogówce – krok po kroku

Wyobraź sobie, że zima za oknem, a w salonie podłoga ledwo ciepła, mimo że rozdzielacz podłogówki huczy jak szalony. Zawory odkręcone na full, rotametry pokazują zero, a ty kręcisz głową z frustracją brzmi znajomo? W tym poradniku krok po kroku ogarniesz, jak działa rotametr w ogrzewaniu podłogowym, jak odczytać i ustawić właściwy przepływ w litrach na minutę, zaczynając od najkrótszych pętli, oraz unikniesz pułapek z montażem pionowym i czystością instalacji. Dzięki temu system zacznie grzać równo, bez marnowania energii i zimnych kątów.

• Jak działa rotametr w podłogówce
• Do czego służą rotametry w ogrzewaniu podłogowym
• Gdzie montować rotametr na rozdzielaczu podłogówki
• Jak odczytać przepływ na rotametrze
• Zasada unoszenia pływaka w rotametrze
• Prawidłowe pionowe ustawienie rotametru
• Jak wyczyścić rotametr przed nastawą
• Pytania i odpowiedzi: Jak ustawić rotametry w podłogówce

Jak działa rotametr w podłogówce

Rotametr w instalacji ogrzewania podłogowego to prosty przepływomierz pływakowy, który mierzy natężenie przepływu wody w rurach rozdzielacza. Ma postać pionowej szklanej rury, w której unosi się pływak lekki korek lub stożek wskazujący wartość w litrach na minutę. Gdy pompa włącza się, woda pędzi w górę, unosząc pływak do pozycji równowagi. To narzędzie pokazuje, ile litrów płynie przez każdą pętlę podłogowego ogrzewania, co pozwala precyzyjnie dobrać przepływ. Bez niego trudno o równomierne grzanie, bo jedna pętla może "kraść" wodę innym.

W podłogówce rotametr montuje się zazwyczaj na wyjściu i wejściu każdej pętli na rozdzielaczu. Pływak reaguje na siłę wyporu wody, która walczy z jego ciężarem i tarciem o ścianki rury. Skala na rurze jest kalibrowana dla konkretnego płynu w naszym przypadku ciepłej wody z kotła. Dzięki temu widzisz od razu, czy przepływ jest za mały, powodując zimne strefy, czy za duży, co przegrzewa podłogę i pompę. To jak termometr dla strumienia w rurach.

Zawsze sprawdzaj, czy rotametr jest pusty przed startem nieruchomy pływak to znak, że system stoi. Włącz pompę na niskie obroty, by uniknąć gwałtownego skoku ciśnienia.

Rotametry różnią się średnicą rury w zależności od mocy instalacji ogrzewania podłogowego mniejsze dla krótkich pętli, większe dla dłuższych. Pływak stabilizuje się szybko, w kilka sekund po zmianie zaworu. To narzędzie nie wymaga prądu, działa czysto mechanicznie, co czyni je niezawodnym w domowych warunkach.

Do czego służą rotametry w ogrzewaniu podłogowym

Rotametry w ogrzewaniu podłogowym służą do precyzyjnej regulacji przepływów wody przez poszczególne pętle, zapewniając równomierny rozkład ciepła po całym domu. Pokazują wartość w l/min, co pozwala ustawić optymalny strumień zazwyczaj 1-3 l/min na pętlę, zależnie od jej długości. Zbyt mały przepływ powoduje nierówne grzanie, zimne końce pomieszczeń, a za duży zwiększa opory i zużycie energii. Dzięki nim uniknasz sytuacji, gdy jedna pętla chłodzi inne.

W praktyce rotametry pomagają zrównoważyć system: zacznij od najkrótszej pętli, ustaw jej przepływ na minimum projektowe, potem koryguj dłuższe. To klucz do efektywnego ogrzewania podłogowego, gdzie każda pętla ma inną oporność. Bez regulacji pompa pracuje na jałowo, a podłoga grzeje plamami. Regularna nastawa oszczędza do 20% na rachunkach za ogrzewanie.

Krok po kroku wstępna regulacja

• Włącz pompę na 50% mocy i sprawdź temperaturę wody na zasilaniu powinna być 35-45°C dla podłogówki.
• Odkręć wszystkie zawory na minimum przepływu (pływak na 0,5 l/min).
• Reguluj od najkrótszej pętli: ustaw docelowy przepływ, np. 1,5 l/min dla 50m.
• Koryguj kolejne pętle, obserwując spadek ciśnienia na manometrze.
• Wyłącz pompę, sprawdź różnicę temperatur na powrocie (5-10°C).

Jeśli pompa nie daje ciśnienia, sprawdź filtr i odpowietrz instalację bez tego rotametry kłamią.

Gdzie montować rotametr na rozdzielaczu podłogówki

Na rozdzielaczu ogrzewania podłogowego rotametr montuje się pionowo na gałęziach zasilającej i powrotnej każdej pętli. Umieszcza się go blisko zaworów regulacyjnych, by odczyt był natychmiastowy po zmianie nastawy. W standardowych rozdzielaczach fabrycznie wbudowane rotametry siedzą między pompą a pętlami. Kluczowe, by rura była prosta, bez załamań, co zakłóca unoszenie pływaka.

Jeśli planujesz podłogi sportowe w obiekcie z ogrzewaniem podłogowym, zobacz https://eversport.pl/pl/oferta/obiekty-wewnetrzne/sportowe-podlogi-elastyczne-pvc-oraz-kauczuk- podłogi sportowe z PVC i kauczuku dobrze współpracują z podłogówką.

Montaż wymaga poziomicy: odchylenie powyżej 1° fałszuje odczyt o 10-20%. W rozdzielaczach ściennych rotametry wchodzą w komplet, ale przy DIY dokup osobne złączki. Unikaj montażu poziomego pływak wtedy nie uniesie się prawidłowo. Po instalacji przetestuj suchy bieg, by sprawdzić luz pływaka.

W większych instalacjach ogrzewania podłogowego jeden rotametr na pętlę to minimum; dla precyzji dodaj na głównym kolektorze. Tolerancja pionu to podstawa, bo nawet 2° odchylenia blokuje dokładność.

Jak odczytać przepływ na rotametrze

Odczyt przepływu na rotametrze to prosta sprawa: górna krawędź pływaka wskazuje wartość na skali z boku szklanej rury, w l/min. Skala jest kolorowa lub numerowana, kalibrowana dla wody o 20°C w cieplejszej odczyt lekko spada. Patrz prostopadle, bez pochylania głowy, by uniknąć paralaksy. Stabilny pływak w środku skali oznacza optimum dla podłogówki.

Zacznij regulację przy włączonej pompie: powoli odkręcaj zawór, aż pływak osiągnie żądaną wartość, np. 2 l/min dla średniej pętli. Jeśli skacze, sprawdź pęcherze powietrza lub brud. Dla każdej pętli odczytuj osobno, notując na kartce. To pozwala zrównoważyć cały obieg ogrzewania podłogowego.

Ustaw przepływ na 80% maksimum rotametru unika to turbulencji i błędów pomiaru. Porównaj odczyty zasilanie vs powrót; różnica powyżej 0,5 l/min sygnalizuje problem w pętli.

W praktyce, dla pętli 80m celuj w 2,5 l/min podłoga grzeje szybko, bez przegrzania. Aktualne normy PN-EN 1264 zalecają takie nastawy dla komfortu i oszczędności.

Zasada unoszenia pływaka w rotametrze

Pływak w rotametrze unosi się dzięki równowadze trzech sił: wyporu wody do góry, tarcia o ścianki też w górę i ciężaru pływaka w dół. Gdy przepływ rośnie, wypór zwiększa się, pływak wędruje wyżej, aż siły się zrównoważą. Ciężar jest tak dobrany, że w nieruchomej wodzie nie rusza się z dna. To mechanizm samoregulujący, genialny w prostocie dla ogrzewania podłogowego.

Woda przyspiesza w stożkowej rurze, tworząc stożek prędkości pod pływakiem im wyżej, tym szerszy przekrój, stabilniejszy odczyt. Brud osadza się na dnie, blokując start pływaka. Czysta instalacja to klucz do precyzji. Obserwuj drgania: stabilność oznacza dobry przepływ.

Przy regulacji kręc zaworem powoli pływak reaguje z opóźnieniem 2-3 sekund. Dla podłogówki optimum to pozycja, gdzie pływak wiruje lekko, sygnalizując laminarny przepływ. Fizyka tu działa na twoją korzyść, bez elektroniki.

Prawidłowe pionowe ustawienie rotametru

Prawidłowe ustawienie rotametru to ścisły pion z odchyleniem max 1°, mierzone poziomica. Nawet 2-3° powoduje, że pływak przechyla się, fałszując przepływ o 15%. W rozdzielaczu podłogówki poziomuj cały moduł przed zalaniem. To podstawa dokładności w ogrzewaniu podłogowym.

Użyj libeli na rurze i podstawie dokręć śruby montażowe równo. W ścianach wibracje od pompy mogą wybijać z pionu, sprawdzaj co sezon. Odchylenie blokuje unoszenie pływaka, pokazując zero mimo przepływu. Ulga po poprawie? Podłoga grzeje jak marzenie.

Norma PN-EN 12828 wymaga pionu dla przepływomierzy w instalacjach grzewczych. Testuj: wlej wodę ręcznie, pływak musi płynąć gładko. W starszych systemach wymień na modele z wizualną kontrolą kąta.

Instalatorzy często pomijają to, ale ty nie pion to 80% sukcesu regulacji rotametrów.

Jak wyczyścić rotametr przed nastawą

Przed nastawą rotametru w podłogówce oczyść go z osadów: wyłącz pompę, odetnij pętlę, wykręć rurę. Płucz pod bieżącą wodą, szczotkuj miękką szczoteczką wnętrze unikaj chemii, by nie zarysować szkła. Pływak wyjmij pincetą, sprawdź na luzy i osad. Brud blokuje unoszenie, pokazując fałszywe zero.

Wlej destylowaną wodę, potrząśnij pływak musi spadać swobodnie. Filtr przed rotametrem płucz osobno, to 90% zanieczyszczeń. W twardej wodzie osad wapienny to wróg numer jeden ogrzewania podłogowego.

• Sprawdź sito na wejściu rozdzielacza.
• Użyj octu 5% na kamień, spłucz dokładnie.
• Suszyć na powietrzu, nie wycierać.
• Test bez pompy: dmuchnij, pływak uniesie się.

Po czyszczeniu kalibruj przy pełnym obiegu różnica temperatur na pętli wskaże sukces. Czysty rotametr to równomierne grzanie bez niespodzianek.
